| Brand Name: | Winsmart |
| Model Number: | SMTRS12 |
| MOQ: | एक सेट |
| कीमत: | USD20000-80000 |
| Packaging Details: | प्लाईवुड मामले |
| Payment Terms: | टी / टी, एल / सी, वेस्टर्न यूनियन |

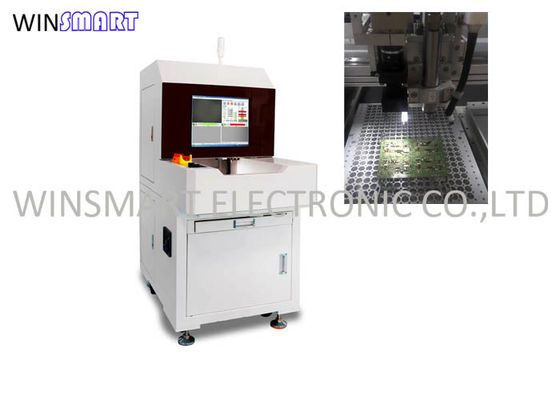

छोटे पदचिह्न स्टैंड अलोन पीसीबी राउटर मशीन 0.6 मिमी दीया रूटिंग बिट्स की अनुमति दें
पीसीबी राउटर विवरण:
डिपैनलिंग राउटर लकड़ी के राउटर के समान एक मशीन है।यह पीसीबी की सामग्री को मिलाने के लिए राउटर बिट का उपयोग करता है।पीसीबी सामग्री की कठोरता थोड़ी कम हो जाती है, जिसे समय-समय पर बदला जाना चाहिए।
रूटिंग के लिए आवश्यक है कि एकल बोर्ड एक पैनल में टैब का उपयोग करके जुड़े हों।बिट टैब की पूरी सामग्री को मिलाता है।यह बहुत अधिक धूल पैदा करता है जिसे वैक्यूम करना पड़ता है।वैक्यूम सिस्टम का ESD-सुरक्षित होना महत्वपूर्ण है।इसके अलावा पीसीबी की फिक्सिंग तंग होनी चाहिए - आमतौर पर एक एल्यूमीनियम जिग या वैक्यूम होल्डिंग सिस्टम का उपयोग किया जाता है।
रूटिंग प्रक्रिया के दो सबसे महत्वपूर्ण पैरामीटर हैं: फ़ीड दर और घूर्णन गति।उन्हें बिट प्रकार और व्यास के अनुसार चुना जाता है और आनुपातिक रहना चाहिए (यानी बढ़ती फ़ीड दर को घूर्णन गति बढ़ाने के साथ-साथ किया जाना चाहिए)।
राउटर अपनी घूर्णन गति (और उच्च हार्मोनिक्स) के समान आवृत्ति के कंपन उत्पन्न करते हैं, जो बोर्ड की सतह पर कंपन-संवेदनशील घटक होने पर महत्वपूर्ण हो सकता है।अन्य डीपैनलिंग विधियों की तुलना में तनाव का स्तर कम है।उनका लाभ यह है कि वे चापों को काटने और तेज कोणों पर मुड़ने में सक्षम हैं।उनका नुकसान कम क्षमता है।
पीसीबी राउटर विशेषताएं:
चिकना काटने धार
कम काटने का तनाव
मैनुल लोडिंग / अनलोडिंग
सटीक काटने के लिए सीसीडी प्रणाली
समायोज्य 1-100 मिमी / एस काटने की गति
पीसीबी राउटर निर्दिष्टीकरण:
| मशीन आयाम | 613x700x1600mm |
| मशीन वजन | 300 किग्रा |
| पोजिशनिंग सिस्टम | सीसीडी और स्थिरता |
| नियंत्रण प्रणाली | एसी सर्वो मोटर |
| बिजली की आपूर्ति | 220V |
| वैक्यूम मोड | ऊपर/नीचे वैक्यूम |
| कार्य क्षेत्र | 310x360 मिमी |
| धुरा | 60000rpm |
| काटने की गति | 0-100 मिमी / एस |
| repeatability | ± 0.02 मिमी |
| सुरक्षित द्वार | हाथ से किया हुआ |
पीसीबी राउटर आवेदन:
|
