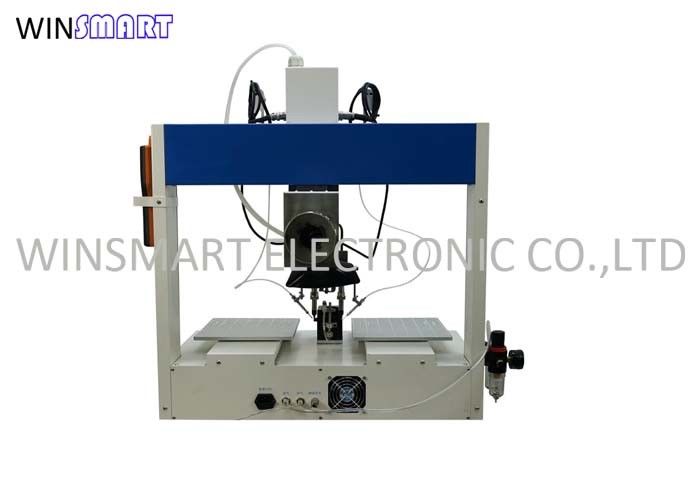

एलईडी पट्टी सोल्डरिंग वेलर हीटर के लिए एलईडी औद्योगिक सोल्डरिंग रोबोट स्वचालन

अवलोकन:

5 एक्सिस सोल्डरिंग मशीन में TV5500 हैंडहेल्ड बॉक्स + फाइव-एक्सिस ऑटोमैटिक सोल्डरिंग मशीन होस्ट होता है, जो दोनों के बीच सीरियल कम्युनिकेशन लिंक से बना होता है, TV5500 पूरा मानव इंटरफ़ेस, होस्ट फिर पूर्ण गति नियंत्रण और IO पोर्ट और अन्य ऑपरेशन, जिसमें बिंदुओं का एक सेट होता है। शैली, पूर्ण त्रि-आयामी, उच्च-सटीक पांच-अक्ष स्वचालित टांका लगाने की मशीन।इस मशीन में स्पॉट वेल्डिंग, ड्रैग सोल्डरिंग, स्वचालित सफाई और अन्य कार्य हैं, और इसमें स्थिति सुधार, बल्क एडिटिंग, कॉपी एरेज़, ग्राफिक्स पैन, ग्राफिक्स, जूम और स्वचालित पोजिशनिंग और अन्य कार्य हैं।मशीन का समर्थन करने और मैन्युअल रूप से दर्ज किए गए निर्देशांक शिक्षण मोड इनपुट निर्देशांक के अलावा, लेकिन आयात सुविधा कंप्यूटर ग्राफिक्स का भी समर्थन करता है, कंप्यूटर ग्राफिक्स को पीएलटी फाइलों या जी कोड फ़ाइल में परिवर्तित किया जा सकता है, और फिर नियंत्रक द्वारा संसाधित सोल्डर मशीन प्रसंस्करण फ़ाइल में परिवर्तित किया जाता है।प्रत्येक प्रोसेसिंग फ़ाइल एक लाख प्रोसेसिंग पॉइंट स्टोर कर सकती है, ADT-8848 में 16M मेमोरी है, जबकि TV5500 में 128M है।यह प्रणाली यू डिस्क पढ़ने और लिखने के कार्यों का भी समर्थन करती है, जो उपयोगकर्ता को यू डिस्क पर प्रसंस्करण फाइलों को पढ़ने और लिखने की अनुमति देती है।

रोबोट सोल्डरिंग मशीन निर्दिष्टीकरण:

हार्डवेयर सुविधाएँ

• ड्राइविंग: स्टेपिंग मोटर
• मोटर अक्ष संख्या: 5 (एक्सवाईजेडआरयू)
• दोहराव XYZ: ± 0.02 मिमी
• दोहराव आर: ± 0.02 डिग्री±
• फीडिंग कंट्रोलर: स्टेपिंग मोटर
• बाहरी संचार: RS232/USB
• फाइल स्टोरेज स्पेस: टीचिंग बॉक्स 128M, होस्ट 16M, सबसे बड़ा सिंगल ऑक्यूपेंसी 3M प्रोसेसिंग फाइल स्टोरेज स्पेस (एक लाख प्रोसेसिंग पॉइंट)
• USB फ़ंक्शन: शिक्षण बॉक्स का उपयोग USB होस्ट और दास के रूप में किया जा सकता है, होस्ट को USB दास के रूप में उपयोग किया जा सकता है
• पावर: एसी 220V / 50 हर्ट्ज
• कार्य मंदिर: -5 ५० ℃
• भंडारण मंदिर: -30 ℃ ～ 70 ℃
• कार्य आर्द्रता: 20％ 90%
• भंडारण आर्द्रता: 10% 95%

सॉफ्टवेयर विशेषताएं:

• सिस्टम पैरामीटर, विक्रेता पैरामीटर पासवर्ड से सुरक्षित हो सकते हैं।
• समर्थन अंतरिक्ष-अक्ष रैखिक प्रक्षेप, मशाल रोटेशन अक्ष प्रक्षेप।
• लुक-फ़ॉरवर्ड एल्गोरिथम का उपयोग, स्वचालित चिकनी कोने की गति।
• समर्थन कंप्यूटर ग्राफिक्स आयात सुविधा पीएलटी फाइलें और जी-कोड फ़ाइल आयात कर सकती है।
• प्रक्षेपवक्र हिस्टैरिसीस फ़ंक्शन और उन्नत क्लोजिंग फीडिंग फ़ंक्शन, टिन के ढेर की शुरुआत और अंत की समस्याओं को हल करते हैं।
• समृद्ध खेल निर्देश और सहायक निर्देश सेट।
• सुविधाजनक और अनुकूल शिक्षण और संपादन फ़ाइलें, और बल्क एडिट, कॉपी एरेज़, ग्राफिक्स पैन, ग्राफिक्स स्केलिंग, स्वचालित पट्टिका, बल्क डिलीट और अन्य उन्नत संपादन सुविधाएँ प्रदान करती हैं।
• ग्राफिक प्रदर्शन, यह बहुत सहज ज्ञान युक्त प्रदर्शन प्रसंस्करण फ़ाइल ग्राफिक आकार हो सकता है।
• रीयल-टाइम डायनेमिक डिस्प्ले प्रोसेसिंग पथ।
• सुविधाजनक सहायता प्रणाली, किसी भी इंटरफ़ेस में, सहायता फ़ाइल को लागू करने के लिए Shift + F1 कुंजी दबाएं।
• प्रोसेसिंग मोड सर्कुलर प्रोसेस, सिंगल प्रोसेसिंग, ऑटोमैटिक प्रोसेसिंग, सिंगल-स्टेप प्रोसेस आदि को सपोर्ट करता है।
