उत्पाद विवरण:
|
पीसीबी सामग्री: | FR1, FR4, CEM1, CEM3, MCPCB | पीसीबी मोटाई: | 0.4-5 मिमी |
---|---|---|---|
अधिकतम घटक ऊंचाई: | 70 मिमी | तनाव: | 500 से कम तनाव |
प्रमाणपत्र: | सीई | नाम: | पीसीबी वी ग्रूव कटिंग मशीन |
हाई लाइट: | MCPCB PCB V ग्रूव कटिंग मशीन,CEM3 PCB V ग्रूव कटिंग मशीन,CEM1 PCB V ग्रूव कटर मशीन |

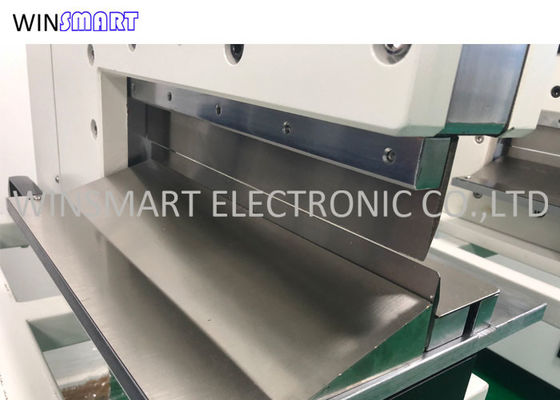

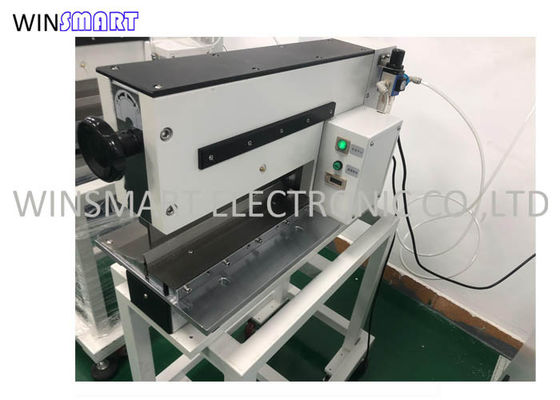

पीसीबी वी ग्रूव काटने की मशीन दो रैखिक ब्लेड के साथ अधिकतम 70 मिमी घटकों की अनुमति देती है
पैरामीटर्स:
डी = 0.6 ~ 1.5 मिमी एच = 40 मिमी ई = 0.5 मिमी |
|
एमिन = 0.3 मिमी | |
एचमैक्स = 45 मिमी | |
अधिकतम काटने की लंबाई मिमी | 330 |
वायु दाब एमपीए | 0.4 ~ 0.6 |
बिजली की आपूर्ति वीएसी | 220 वी / 110 वी |
वजन (किग्रा | 160 |
विशिष्टता:
नमूना | एसएमटीपीडी2 |
मशीन का आयाम | 720x300x440mm / 520x300x440mm / 500x300x440mm |
अधिकतम काटने की लंबाई | 330 मिमी / 200 मिमी / 130 मिमी |
पीसीबी सामग्री | FR4, MCPCB, CEM, कॉपर बोर्ड |
हवा का दबाव | 0.4-0.7 एमपीए |
पीसीबी मोटाई | 0.3-3.5 मिमी |
शक्ति | 110/220 वी |
मशीन वजन | 130 किग्रा / 100 किग्रा / 80 किग्रा |
विशेषताएँ:
1. झुकने या तनाव के बिना एक आदर्श बोर्ड कट के लिए दोहरी वी आकार के ब्लेड।
2. वायवीय फुटपेडल नियंत्रण।
3. सिरेमिक कैपेसिटर सहित स्कोर लाइन के करीब 0.02" भागों के साथ बोर्ड को सुरक्षित रूप से शियर करता है।
4. गलतियों से बचने के लिए सिस्टम केवल सही बोर्ड प्लेसमेंट की अनुमति देता है।
उपलब्ध स्पेयर पार्ट्स:
रैखिक ब्लेड प्रतिस्थापन
ब्लेड रीशार्पनिंग सेवा उपलब्ध है।
स्थापना:
1. मशीन को फोर्कलिफ्ट द्वारा ले जाया जाता है
2. मशीन को सुचारू और स्थिर पर सेट किया जाना है।
3. वायु स्रोत से कनेक्ट करें, गेज ट्यून 0.4 ~ 0.6Mpa
4. आवश्यकता के अनुसार एसी पावर से कनेक्ट करें
5. फुट स्विच को मिनी सॉकेट से कनेक्ट करें
आवेदन पत्र:
