| Brand Name: | Winsmart |
| Model Number: | SMTR07 |
| MOQ: | एक सेट |
| कीमत: | USD20000-80000 |
| Packaging Details: | प्लाईवुड मामले |
| Payment Terms: | टी / टी, एल / सी, वेस्टर्न यूनियन |

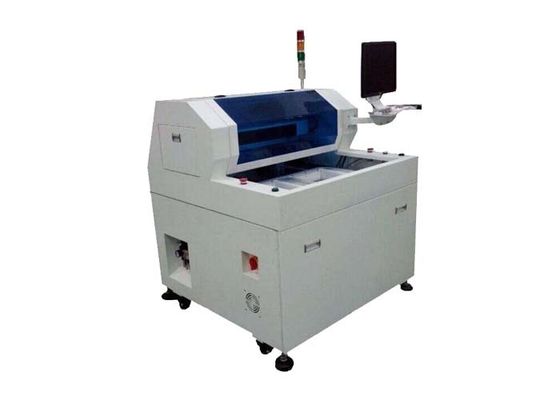

स्वचालित सीएनसी पीसीबी मिलिंग मशीन नीचे धूल संग्रह डिजाइन
पीसीबी डिपेलिंग राउटर विशेषताएं:
1.X10 ज़ूम-इन इमेज प्रोग्रामिंग को आसान बनाती है और पॉइंट सेटिंग की सटीकता को बढ़ाती है।
2. दो स्लाइडिंग टेबल बेहतर उत्पादकता के लिए टैकल टाइम को कम करने के लिए एक साथ इन-एंड-आउट मूवमेंट प्रदान करते हैं।
3. ऑटो मार्क ऑफसेट सिस्टम। सीसीडी छवि काटने से पहले अनावश्यक गलती को कम करने के लिए पथ या रूटिंग की जांच और अनुकरण कर सकती है।
4. 120M कटिंग खत्म होने पर रूटिंग बिट्स को बदलने के लिए ऑपरेटर को याद दिलाने के लिए रूटिंग बिट लाइफ टाइम चेकिंग और अलार्म सिस्टम है।और रूटिंग बिट पहले 2 मिमी ने पहले मिलिंग पॉइंट को काट दिया, मध्य 2 मिमी ने दूसरे मिलिंग पॉइंट को काट दिया, पिछले 2 मिमी ने अपने जीवनकाल को बढ़ाने के लिए तीसरे मिलिंग पॉइंट को काट दिया।
मशीन विशिष्टता:
| I. हार्डवेयर | |
| धुरी | मॉर्निंग स्टार स्पिंडल (वैकल्पिक) |
| सीसीडी | सोनी 520 लाइन औद्योगिक कैमरे |
| लेंस | कंप्यूटर EX2C |
| स्क्रू | टीबीआई प्रेसिजन ग्राउंड बॉल स्क्रू आयात |
| मार्गदर्शक | HIWIN चौड़ीकरण आयातित रैखिक गाइड रेल |
| मोटर | जियाबाओ एलसीएफ सीरीज |
| I/O नियंत्रण कार्ड | एचएफसी पीसीआई-९०७४ |
| चालक नियंत्रण कार्ड | एचएफसी पीसीआई-९०७४ |
| आई/ओ कार्ड | पीसीआई-९०७४-६४पीसी/-३८पीसी |
| स्थैतिक सफाई | STATIC-ST401A श्रृंखला |
| संगणक | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G) |
| मशीन इंटरफ़ेस | AOC LCD17", लॉजिटेक माउस |
| 2. सॉफ्टवेयर | |
| नियंत्रण प्रणाली | विंडोज एक्सपी प्रोफेशनल (सर्विस 3, वी.3244) |
| ऑपरेशन जीयूआई | अंग्रेजी विंडोज एक्सपी |
| कार्यक्रम संपादित करें | इन - लाइन |
| दृष्टि प्रणाली | सीसीडी AOTU ऑफसेट |
| नियंत्रण प्रणाली | एफ 1.2.88 संस्करण |
मशीन पैरामीटर्स:
| संपूर्ण | |
| आयाम (डब्ल्यू * डी * एच) | 1220mm*1380mm*1240mm |
| वजन | 450 किलो |
| ऊंचाई ऑफसेट | 60 ~ 110 मिमी |
| आपरेटर | |
| मोटर प्रकार | जियाबाओ श्रृंखला |
| पोजिशनिंग दोहराव | 0.001 मिमी |
| अक्ष कार्य क्षेत्र (अधिकतम) | 650 मिमी * 560 मिमी * 50 मिमी |
| कार्य केंद्र | |
| पीसीबी निर्धारण | मानक, विशेषज्ञता |
| पीसीबी लोडिंग / अनलोडिंग | गाइड |
| पीसीबी आकार (अधिकतम) | 280*320mm |
| पीसीबी मोटी (अधिकतम) | 3.5 मिमी |
| फिक्सिंग | |
| कठोरता जुड़नार | अनुकूलित बनाने स्थिरता |
| फिक्सिंग निर्धारण | मशीनरी |
| धुरी का मोटर | |
| शक्ति | 150W |
| धुरा | ६०००० आरपीएम/मिनट |
| रक्षा करना | सेल्फ/विंड कूलिंग |
| कटर बदलें | विशेषज्ञता |
| रूटिंग क्षमता | |
| काटने की गति (अधिकतम) | 80mm/s/ |
| ड्राइविंग गति (अधिकतम) | 2500mm/s/ |
| काटने की शुद्धता | 0.01 एम एम |
| वैक्यूम प्रणाली | |
| वैक्यूम पावर | 3.5 किलोवाट एसी 380 वी |
| शून्य स्थान | साहुल |
| उपयोगिताओं | |
| शक्ति | 2.0KW AC380V |
| हवा की आपूर्ति | 4-6 किग्रा/सेमी2 |
| प्रोग्रामिंग | |
| कार्यक्रम संपादित करें | इन - लाइन |
| कार्य संपादित करें | रेखा, चाप, वृत्ताकार, यू-वक्र |
| कार्यक्रम भंडारण | एचडीडी |
| दृष्टि प्रणाली | सोन रंग सीसीडी |
| मिलिंग कटर ऑफसेट | ऑटो |
| वैक्यूम सेटअप | ऑटो |
| ऑपरेशन मॉनिटर्स | |
| संकेतक | संकेतक मशीन स्थिति |
| टूल चेक | स्वचालित पहचान उपकरण जीवन, समय परीक्षण का उपयोग |
| मोटर सुरक्षा | ओवरहीटिंग, ओवरलोड, लो वोल्टेज प्रोटेक्शन फंक्शन है |
| मोटर ओवर लोडिंग चेक | अधिभार है, लाइन सामान्य है, कम वोल्टेज संरक्षण कार्य |
| उपकरण प्रयोग करने योग्य समय | स्वचालित पहचान उपकरण जीवन, |
| डेटा आँकड़ा | अलग बोर्ड मॉडल, अलग गिनती, विविध गिनती के तरीके |
| त्रुटि रिकॉर्ड | सॉफ्टवेयर स्वचालित रूप से मशीनों की सभी अलार्म मेमोरी रिकॉर्ड करता है |
| III.शुद्धता | |
| अक्ष परिशुद्धता | 0.001 मिमी |
| सटीक काटना | 0.1 मिमी |
| चतुर्थ।सुरक्षा | |
| कार्य क्षेत्र की रक्षा | चार मुहरबंद सुरक्षा के साथ |
| दरवाजा सेंसर | फ्रंट और रियर सेफ्टी डोर माइक्रो-स्विच सेंसर (वैकल्पिक) |
| अत्यावश्यकता स्टॉप बटन |
वारंटी अवधि और सेवा क्षेत्र:
कारखाने छोड़ने से पहले उपकरण को डिबग और चेक किया गया है, और कंपनी निम्नलिखित शर्तों के भीतर इसके उपयोग की गारंटी देगी।
1. वारंटी अवधि
फैक्ट्री से निकलने के एक साल बाद मुख्य शाफ्ट 3500 घंटे चलती है।
2. सेवा का दायरा
वारंटी अवधि के दौरान, कंपनी फॉल्ट को नि:शुल्क ठीक करेगी, लेकिन निम्नलिखित शर्तें वारंटी द्वारा कवर नहीं की जाएंगी।
सुझाव: कृपया निर्देश पुस्तिका देखें या हमारी कंपनी से संपर्क करें यदि आपको कोई समस्या आती है जिसे आप वास्तविक प्रक्रिया में नहीं समझते हैं
