| Brand Name: | Winsmart |
| Model Number: | SMTIR500 |
| MOQ: | एक सेट |
| कीमत: | USD20000-80000 |
| Packaging Details: | प्लाईवुड मामले |
| Payment Terms: | टी / टी, एल / सी, वेस्टर्न यूनियन |
2 टेबल्स 0.8-3.0 मिमी कटर के साथ पीसीबी असेंबली के लिए इनलाइन पीसीबी राउटर मशीन
| नहीं। | विवरण | डेटा |
| 1 | पीसीबी अधिकतम आकार | 400 × 400 मिमी (अनुकूलित किया जा सकता है) |
| 2 | सर्वो प्रणाली | एक्स, वाई एक्सिस एसी सर्वो मोटर (400W) जेड एक्सिस (100W) |
| 3 | स्पिंडल स्पीड | 2000-60000rpm/मिनट |
| 4 | काटने की गति | 1-100 मिमी / सेकंड |
| 5 | पीसीबी स्थिति | जिग फिक्स्चर |
| 6 | पिकिंग सिस्टम | ऑटो |
| 7 | धूल इकट्ठा | निचला संग्रह |
| 8 | साधन | 0.8～3 मिमी |
| 9 | सटीकता काटना | ± 0.05 मिमी |
| 10 | पीसी | विंडोज 7 या विंडोज 10 |
| 1 1 | चलती गति | 1000 मिमी / एस (अधिकतम) |
| 12 | प्रोग्रामिंग | पीसी/सीसीडी |
| १३ | हवा की आपूर्ति | 5-8㎏/㎝³ |
| 14 | बिजली की आपूर्ति | AC220V ± 5％ 50/60 हर्ट्ज 3 किलोवाट |
विशिष्टता:
1) आदर्श: श्रीमती-आईआर500
2) मशीन आयाम: 1902 (डब्ल्यू) x1373 (डी) x1700 (एच), वजन: 1400 किग्रा
3) मोशन सिस्टम
ए।मोटर: 7-अक्ष एसी बस सर्वो मोटर
बीदोहराव: ± 0.02 मिमी
सी।सटीक काटना: ± 0.05 मिमी
डीदोहराव: ± 0.02 मिमी
इ।संकल्प: ± 0.01 मिमी
एफएक्सिस: एक्स/वाई१/वाई२/जेड/ए/बी/सी

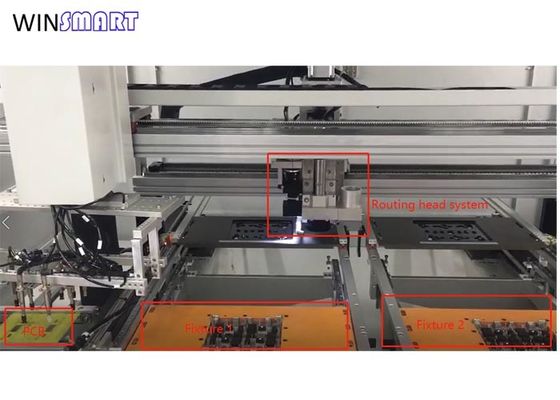

4) वर्किंग प्लेटफॉर्म
ए।वर्किंग टेबल: 2
बीपीसीबी पोजिशनिंग तरीका: पिन होल या अपशिष्ट पीसीबी एज
सी।पैनल आगे / बाहर आओ: स्वचालित
डीमिलिंग क्षेत्र: 400x500mm
इ।पीसीबी मोटाई: 0.3-3 मिमी
5) स्पिंडल मोटर
ए।पावर: 380W, ब्रांड: जर्मनी कावो
बीअधिकतम धुरी गति: 100000rpm / ESD
सी।ठंडा करने का तरीका: एयर कूलिंग
डीरूटिंग बिट्स: हैंडल 3.175mm dia
इ।रूटिंग बिट को बदलने का तरीका: ऑटो/मैनुअल
6) लेजर अल्टीमेट्री सिस्टम
ए।समारोह: पीसीबी लोडिंग ऊंचाई की जांच करें, दबाव प्लेट को रोकें
बीमाप सीमा: 0.005mm-14mm
सी।माप सटीकता: ± 0.005 मिमी
7) वैक्यूम सिस्टम
ए।क्षमता: 63L / मिनट
बीसमारोह: स्व-निहित वैक्यूम उड़ाने का कार्य
8) धूल संग्रह प्रणाली
ए।पावर: 3HP एयर क्लीनर
बीनिकास मात्रा: ४-५ एम३/मिनट
सी।स्थिर दबाव: -2300mmaq
9) विद्युत आपूर्ति
ए।पावर: 220V, चरण I, 20A, 50/60Hz
बीगैस स्रोत: 4-5 एल/मिनट L
मशीन ऑपरेशन सिस्टम
1. ऑपरेशन इंटरफ़ेस: विंडोज 7
2. दृश्य प्रणाली: उच्च संकल्प डिजिटल कैमरा / कॉग्नेक्स विजन सिस्टम
3. प्रोग्रामिंग:
ए।एओआई स्कैनिंग/सीसीडी ग्रैब निर्देशांक
बीएंगल्ड फिल्म कॉपी फंक्शन
सी।निर्देशांक संशोधित करें, सीसीडी स्वचालित रूप से सिंक करें
डीअन्य कार्य: उपकरण व्यास मुआवजा, धूल कलेक्टर सफाई युक्तियाँ
मिलिंग मशीन विशेषताएं:
1. कटिंग पाथ फुल क्लोज्ड लूप, रियल-टाइम एरर ट्रैकिंग, फीडबैक, मुआवजा, चीन का पहला हाई-एंड इंटेलिजेंट सिस्टम
2. आयातित स्प्लिट पीएलसी का उपयोग करना, पारंपरिक कंप्यूटर-आधारित बोर्ड पीएलसी नियंत्रण कार्ड को तोड़ना, उच्च स्थिरता और मजबूत विरोधी हस्तक्षेप।
3. चीन का पहला लेजर ऊंचाई माप समारोह, सरल ऑपरेशन और उच्च सुरक्षा प्रदर्शन
4. ऊपरी धूल विन्यास के साथ, ग्रंथि समारोह के साथ, वैक्यूमिंग प्रभाव बेहतर होता है
5. स्वचालित रूप से बारकोड की पहचान करें और कटिंग प्रोग्राम को पुनः प्राप्त करें
पैकेज:
|
|
