| Brand Name: | Winsmart |
| Model Number: | SMTR288 |
| MOQ: | एक सेट |
| कीमत: | USD20000-80000 |
| Packaging Details: | प्लाईवुड मामले |
| Payment Terms: | टी / टी, एल / सी, वेस्टर्न यूनियन |
उच्च वॉल्यूम बोर्डों के लिए पीसीबी डिपनेल मशीन रोटेबल टेबल्स पीसीबी राउटर
पीसीबी राउटर विशिष्टता:
| मॉडल संख्या | SMTR288 |
| मशीन का आकार | १००० (एल) एक्स १२४४ (डब्ल्यू) एक्स १४०० (एच) मिमी |
| वोल्टेज | 380V/50Hz, 3.5KW |
| अधिकतम पीसीबी आकार | 300x400 मिमी |
| पीसीबी मोटाई | 0.4-6 मिमी |
| खिला मोड | गाइड |
| पीसीबी पोजिशनिंग | अनुकूलित स्थिरता |
| प्रोग्रामिंग | विजन टीचिंग, इनलाइन प्रोग्रामिंग |

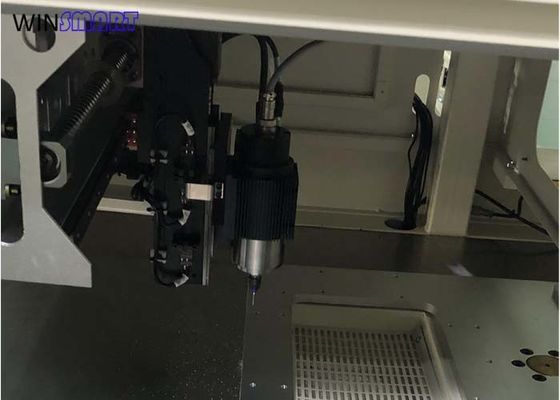

| तकला काटना | साइकोटेक 60000 आरपीएम / मिनट (मानक) |
| शीतलक प्रकार | सेल्फ कूलिंग |
| धूल संग्रह मोड | निचला संग्रह |
| काटने की गति | 1-100mm/s |
| सटीकता काटना | ± 0.01 मिमी |
| रूटिंग बिट | 0.8-3.0 व्यास, बायां घुमाव |
| सटीकता दोहराएं | ±0.02मिमी |
| वैक्यूम क्लीनर का आकार | ६२५ (एल) एक्स ६०० (डब्ल्यू) एक्स ११६० (एच) मिमी |
| वैक्यूम क्लीनर पावर | 3HP, 2.2KW |
| वैक्यूम क्लीनर वजन | 130kgskg |
| सक्रिय सुरक्षात्मक कार्य | सुरक्षा प्रकाश पर्दा |
| सुरक्षा द्वार | मैनुअल दरवाजा |
| प्रोग्रामिंग विधि | कैमरा असिस्टेड टीचिंग |
पीसीबी राउटर विशेषताएं:
1. पूर्ण इलेक्ट्रॉनिक नियंत्रण, कोई हवाई अनुरोध नहीं
2. उच्च स्थिरता, आसान रखरखाव
3. सरल ऑपरेशन, कम बदलाव का समय
4. छोटे और मध्यम आकार के पीसीबीए के लिए डिजाइन

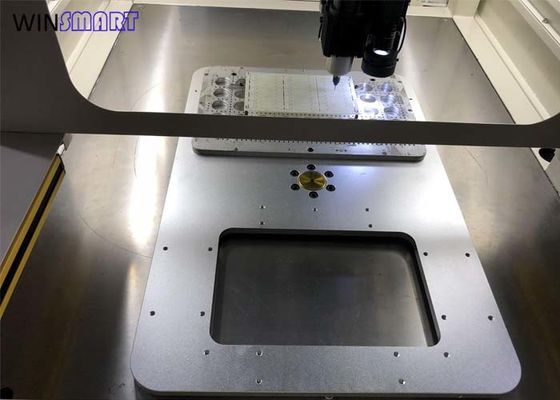

5. रोटरी वर्किंग टेबल
वारंटी अवधि और सेवा का दायरा:
कारखाने छोड़ने से पहले उपकरण को डिबग और चेक किया गया है, और कंपनी निम्नलिखित शर्तों के भीतर इसके उपयोग की गारंटी देगी।
1. वारंटी अवधि
फैक्ट्री से निकलने के एक साल बाद मुख्य शाफ्ट 3500 घंटे चलती है।
2. सेवा का दायरा
वारंटी अवधि के दौरान, कंपनी फॉल्ट को नि:शुल्क ठीक करेगी, लेकिन निम्नलिखित शर्तें वारंटी द्वारा कवर नहीं की जाएंगी।
सुझाव: कृपया निर्देश पुस्तिका देखें या हमारी कंपनी से संपर्क करें यदि आपको कोई समस्या आती है जिसे आप वास्तविक प्रक्रिया में नहीं समझते हैं
पर्यावरण सेटिंग
1. उपकरण हवादार और सूखी जगह में स्थापित किया जाना चाहिए।इसे ऐसी जगह पर स्थापित न करें जो आसानी से जंग या ज्वलनशील हो।
2. उपकरण सूर्य के प्रकाश और उच्च गर्मी के संपर्क में आने वाले स्थानों में स्थापित नहीं किया जाना चाहिए।
3. उपकरण को तेज कंपन और आसान टक्कर वाली जगह पर न रखें।
यांत्रिक स्थापना
1. उपकरण को निर्दिष्ट स्थान पर रखें।
2. उपकरण के स्तर को एक स्तर के उपकरण के साथ समायोजित करें, और फिर फुट कप स्क्रू को कस लें।
3. धूल कलेक्टर की नली को उपकरण के धूल संग्रह बंदरगाह से कनेक्ट करें।
4. संचालन दिशा और धूल संग्रह प्रभाव की पुष्टि करने के लिए धूल कलेक्टर के पावर प्लग को उपकरण से कनेक्ट करें।यदि इसे उलट दिया जाता है, तो तीन बिजली लाइनों में से किन्हीं दो को बदलें।
5. ग्राउंडिंग आवश्यकताएं: कृपया उपकरण को वितरण बॉक्स के ग्राउंड वायर से अलग से कनेक्ट करें, और श्रृंखला में अन्य उपकरणों से कनेक्ट न करें।
बिजली आपूर्ति विन्यास
1. उपकरण का मानक इनपुट एकल-चरण 220 वी एसी है।
2. उपकरण इनपुट 3-चरण 380V एसी को ट्रांसफार्मर से लैस करने की आवश्यकता है।
पीसीबी राउटर पैकेजिंग:
|
|
| Brand Name: | Winsmart |
| Model Number: | SMTR288 |
| MOQ: | एक सेट |
| कीमत: | USD20000-80000 |
| Packaging Details: | प्लाईवुड मामले |
| Payment Terms: | टी / टी, एल / सी, वेस्टर्न यूनियन |
उच्च वॉल्यूम बोर्डों के लिए पीसीबी डिपनेल मशीन रोटेबल टेबल्स पीसीबी राउटर
पीसीबी राउटर विशिष्टता:
| मॉडल संख्या | SMTR288 |
| मशीन का आकार | १००० (एल) एक्स १२४४ (डब्ल्यू) एक्स १४०० (एच) मिमी |
| वोल्टेज | 380V/50Hz, 3.5KW |
| अधिकतम पीसीबी आकार | 300x400 मिमी |
| पीसीबी मोटाई | 0.4-6 मिमी |
| खिला मोड | गाइड |
| पीसीबी पोजिशनिंग | अनुकूलित स्थिरता |
| प्रोग्रामिंग | विजन टीचिंग, इनलाइन प्रोग्रामिंग |
| तकला काटना | साइकोटेक 60000 आरपीएम / मिनट (मानक) |
| शीतलक प्रकार | सेल्फ कूलिंग |
| धूल संग्रह मोड | निचला संग्रह |
| काटने की गति | 1-100mm/s |
| सटीकता काटना | ± 0.01 मिमी |
| रूटिंग बिट | 0.8-3.0 व्यास, बायां घुमाव |
| सटीकता दोहराएं | ±0.02मिमी |
| वैक्यूम क्लीनर का आकार | ६२५ (एल) एक्स ६०० (डब्ल्यू) एक्स ११६० (एच) मिमी |
| वैक्यूम क्लीनर पावर | 3HP, 2.2KW |
| वैक्यूम क्लीनर वजन | 130kgskg |
| सक्रिय सुरक्षात्मक कार्य | सुरक्षा प्रकाश पर्दा |
| सुरक्षा द्वार | मैनुअल दरवाजा |
| प्रोग्रामिंग विधि | कैमरा असिस्टेड टीचिंग |
पीसीबी राउटर विशेषताएं:
1. पूर्ण इलेक्ट्रॉनिक नियंत्रण, कोई हवाई अनुरोध नहीं
2. उच्च स्थिरता, आसान रखरखाव
3. सरल ऑपरेशन, कम बदलाव का समय
4. छोटे और मध्यम आकार के पीसीबीए के लिए डिजाइन
5. रोटरी वर्किंग टेबल
वारंटी अवधि और सेवा का दायरा:
कारखाने छोड़ने से पहले उपकरण को डिबग और चेक किया गया है, और कंपनी निम्नलिखित शर्तों के भीतर इसके उपयोग की गारंटी देगी।
1. वारंटी अवधि
फैक्ट्री से निकलने के एक साल बाद मुख्य शाफ्ट 3500 घंटे चलती है।
2. सेवा का दायरा
वारंटी अवधि के दौरान, कंपनी फॉल्ट को नि:शुल्क ठीक करेगी, लेकिन निम्नलिखित शर्तें वारंटी द्वारा कवर नहीं की जाएंगी।
सुझाव: कृपया निर्देश पुस्तिका देखें या हमारी कंपनी से संपर्क करें यदि आपको कोई समस्या आती है जिसे आप वास्तविक प्रक्रिया में नहीं समझते हैं
पर्यावरण सेटिंग
1. उपकरण हवादार और सूखी जगह में स्थापित किया जाना चाहिए।इसे ऐसी जगह पर स्थापित न करें जो आसानी से जंग या ज्वलनशील हो।
2. उपकरण सूर्य के प्रकाश और उच्च गर्मी के संपर्क में आने वाले स्थानों में स्थापित नहीं किया जाना चाहिए।
3. उपकरण को तेज कंपन और आसान टक्कर वाली जगह पर न रखें।
यांत्रिक स्थापना
1. उपकरण को निर्दिष्ट स्थान पर रखें।
2. उपकरण के स्तर को एक स्तर के उपकरण के साथ समायोजित करें, और फिर फुट कप स्क्रू को कस लें।
3. धूल कलेक्टर की नली को उपकरण के धूल संग्रह बंदरगाह से कनेक्ट करें।
4. संचालन दिशा और धूल संग्रह प्रभाव की पुष्टि करने के लिए धूल कलेक्टर के पावर प्लग को उपकरण से कनेक्ट करें।यदि इसे उलट दिया जाता है, तो तीन बिजली लाइनों में से किन्हीं दो को बदलें।
5. ग्राउंडिंग आवश्यकताएं: कृपया उपकरण को वितरण बॉक्स के ग्राउंड वायर से अलग से कनेक्ट करें, और श्रृंखला में अन्य उपकरणों से कनेक्ट न करें।
बिजली आपूर्ति विन्यास
1. उपकरण का मानक इनपुट एकल-चरण 220 वी एसी है।
2. उपकरण इनपुट 3-चरण 380V एसी को ट्रांसफार्मर से लैस करने की आवश्यकता है।
पीसीबी राउटर पैकेजिंग:
