| Brand Name: | Winsmart |
| Model Number: | SMTR17 |
| MOQ: | एक सेट |
| कीमत: | USD20000-80000 |
| Packaging Details: | प्लाईवुड मामले |
| Payment Terms: | टी / टी, एल / सी, वेस्टर्न यूनियन |
0.6-2.5 मिमी राउटर बोर्डों के लिए पीसीबी राउटर कटर पीसीबी डिपैनलाइजेशन विधि
विवरण:
SMTR17 एक प्रकार का उपकरण है जो मुख्य रूप से पूर्व संपादन पथ के अनुसार मल्टी कनेक्टेड पीसीबी को अलग करने के लिए उच्च गति से चलने वाले मिलिंग कटर का उपयोग करता है।यह सी-कट या पुश के मैनुअल ब्रेकिंग या कटिंग दोषों को बदल सकता है, उत्पाद की गुणवत्ता में सुधार कर सकता है और स्क्रैप दर को कम कर सकता है।यह मशीन मैन-मशीन इंटरफेस के साथ नवीनतम ऑपरेटिंग सिस्टम को अपनाती है।कटिंग पथ को उच्च पिक्सेल सीसीडी शिक्षण और संपादन द्वारा संशोधित किया जा सकता है, और इसे चरण दर चरण संशोधित भी किया जा सकता है।पीसीबी के लोडिंग और अनलोडिंग डिवाइस के रूप में घूर्णन प्लेटफॉर्म का उपयोग करके, मशीन के निष्क्रिय समय को प्रभावी ढंग से कम किया जा सकता है, और आदर्श उत्पादन क्षमता प्राप्त की जा सकती है।
पीसीबी राउटर विशेषताएं:
1. उच्च पिक्सेल रंग सीसीडी आवर्धक लेंस, सहायक कार्यक्रम शिक्षण और संपादन सिमुलेशन फ़ंक्शन, अधिक सटीक सटीक और स्पष्ट छवि से लैस।
2. उपकरण जीवन निगरानी: एक निश्चित दूरी काटने के बाद, मिलिंग कटर स्वचालित रूप से काटने वाले किनारे की स्थिति में बढ़ जाएगा / गिर जाएगा जिसे काटा नहीं गया है।ऊपर और नीचे
दूरी और समय को काटने के किनारे की लंबाई के अनुसार स्वतंत्र रूप से सेट किया जा सकता है, ताकि मिलिंग कटर के जीवन को बढ़ाया जा सके।
3. पारदर्शी सुरक्षा द्वार डिजाइन एक नज़र में प्रसंस्करण प्रक्रिया को स्पष्ट करता है।प्रसंस्करण के दौरान दुर्घटनाओं को रोकने के लिए दरवाजा खुलता है और बंद हो जाता है, उपयोगकर्ताओं के लिए एक सुरक्षित संचालन वातावरण प्रदान करता है
4. स्वचालित चिह्न स्थिति और सुधार प्रणाली, पथ प्रदर्शन और ट्रैकिंग, स्वचालित फोकस सुधार समारोह, उच्च काटने सटीकता चलती है।
5. एक ही स्थिरता पर तीन समान या अलग-अलग कार्यक्रमों का उपयोग निशान द्वारा पता लगाने के लिए किया जा सकता है, ताकि काटने की सटीकता सुनिश्चित हो सके
6. शक्तिशाली धूल कलेक्टर धूल काटने की समस्या को साफ और हल कर सकता है।आयातित पंखा धूल संग्रह को अधिक स्वच्छ और कम शोर बनाता है।
7. प्रसंस्करण का आदान-प्रदान करने और पीसीबी सब्सट्रेट रखने के लिए बाएं और दाएं वर्कटेबल का उपयोग करें, प्रतीक्षा समय कम करें और उत्पादन क्षमता बढ़ाएं।
8. सामान्य तौर पर, काटने की मशीन विद्युत होती है, और कार्यबल वायवीय होता है।यदि यह लंबे समय तक काम करता है, तो अपर्याप्त वायु दाब के कारण PCBA क्षतिग्रस्त हो सकता है।मशीन पूरी तरह से चालू है, ताकि इसकी सटीकता और स्थिरता सुनिश्चित हो सके।
पीसीबी राउटर विशिष्टता:
| मॉडल संख्या | एसएमटीआर17 |
| मशीन का आकार | 850 (एल) x 750 (डब्ल्यू) x 1455 (एच) मिमी |
| वोल्टेज | 380V/50Hz, 2.5KW |
| अधिकतम पीसीबी आकार | 410x460 मिमी (एकल तालिका), 260x310 मिमी (दोहरी तालिका) |
| पीसीबी मोटाई | 0.4-5 मिमी |
| खिला मोड | गाइड |
| पीसीबी पोजिशनिंग | अनुकूलित स्थिरता |
| प्रोग्रामिंग | विजन टीचिंग, इनलाइन प्रोग्रामिंग |
| तकला काटना | साइकोटेक 60000 आरपीएम / मिनट (मानक) |
| शीतलक प्रकार | सेल्फ कूलिंग |
| धूल संग्रह मोड | निचला संग्रह |
| काटने की गति | 1-100mm/s |
| सटीकता दोहराएं | ± 0.01 मिमी |
| रूटिंग बिट | 0.8-3.0 व्यास, दायां घुमाव |
| सटीकता दोहराएं | ±0.02मिमी |
| नियंत्रण प्रणाली | औद्योगिक पीसी |
| धुरा | जर्मनी साइकोटेक 4015HY |
| गति नियंत्रण | 4 अक्ष गति नियंत्रण बोर्ड |
| सीसे का पेंच | C5 पीस स्क्रू लेड |
| कैमरा | जर्मनी इमेजिंग 40W ग्रे कैमरा |
| एलसीडी | १७ इंच |

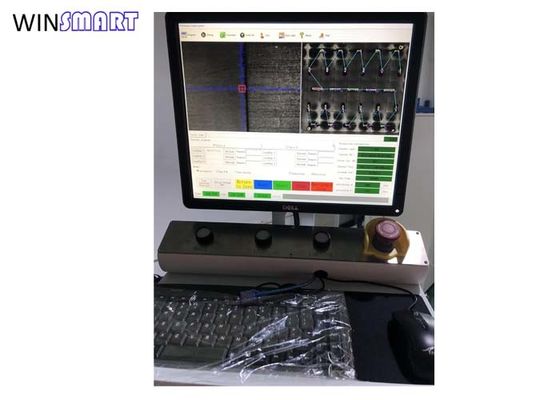

अनुकूल अंग्रेजी संस्करण सॉफ्टवेयर:
पैकेज:
|
