| Brand Name: | Winsmart |
| Model Number: | SMTS42 |
| MOQ: | एक सेट |
| कीमत: | USD1-10000/Set |
| Packaging Details: | प्लाईवुड मामले |
| Payment Terms: | एल / सी, टी / टी, वेस्टर्न यूनियन |

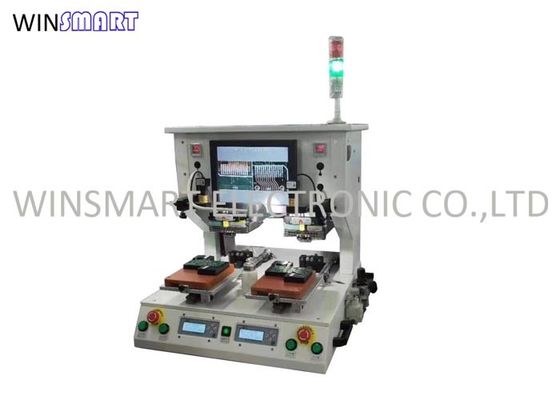

तारों और पीसीबी सोल्डरिंग के लिए स्वचालित हॉट बार सोल्डरिंग मशीन
सिद्धांत:
1. पल्स पावर हीटिंग विधि जूल गर्मी का उपयोग करती है जब पल्स करंट मोलिब्डेनम और टाइटेनियम जैसे उच्च प्रतिरोध सामग्री के माध्यम से बहता है।आम तौर पर, एक गर्म स्थान हीटिंग नोजल के सामने के छोर से जुड़ा होता है, और निर्धारित तापमान की शुद्धता सुनिश्चित करने के लिए उत्पन्न विद्युत शक्ति को वास्तविक समय में नियंत्रण बिजली की आपूर्ति में वापस खिलाया जाता है।
2. पल्स करंट हीटिंग डिवाइस एक इंस्टेंट हीटिंग मेथड है, जो सोल्डर को पिघलाने की जरूरत होने पर ही इलेक्ट्रिक हीटिंग का संचालन करता है।
3. धातु वेल्डिंग टिप गर्म हो जाती है जब करंट गुजरता है और फिर सोल्डर को पिघला देता है।सोल्डर पिघल जाने के बाद, सक्रिय करना बंद कर दें और ठंडा करें।दबाव वाली स्थिति तब तक होती है जब तक सोल्डर जम नहीं जाता है, और झूठी सोल्डरिंग या फ्लोटिंग के बिना उच्च-विश्वसनीयता सोल्डरिंग प्राप्त की जा सकती है।
हॉटबार वेल्डिंग मशीन की भूमिका:
1. पल्स हीटिंग बिजली की आपूर्ति: गर्म दबाव वेल्डिंग नोजल के माध्यम से वर्तमान प्रवाह।
2. पल्स हीटिंग हेड: वेल्डिंग सामग्री पर दबाव डालें और वसंत द्वारा दबाव समायोजित करें।
3. गर्म दबाव वेल्डिंग नोजल (इलेक्ट्रोड): वह हिस्सा जो जूल गर्मी उत्पन्न करता है, शीट वेल्डिंग नोजल और बड़े गर्म दबाव वेल्डिंग नोजल में विभाजित होता है
विशेषताएँ:
1. अद्वितीय पल्स हीट टेक्नोलॉजी सबसे तेज़ सोल्डरिंग हेड हीटिंग प्रदान करती है।
2. उत्पादों की एक विस्तृत श्रृंखला के लिए प्रोग्राम करने योग्य सोल्डरिंग तापमान, गर्मी-अप दर और समय अवधि।
3. थर्मोकपल काम की सतह और थर्मोड के करीब निकटता में तय किया गया है, इस प्रकार सटीक तापमान प्रतिक्रिया नियंत्रण प्रदान करता है।
4. स्पष्ट रूप से दिखाई देने वाले एलईडी डिस्प्ले के साथ बंद लूप पीआईडी तापमान नियंत्रण।
5. सोल्डरिंग समय प्रोग्राम करने योग्य हो सकता है और तापमान से शुरू होता है।
6. फ्लोटिंग थर्मोड थर्मोड हेड और जुड़ने वाले हिस्सों के बीच लगातार दबाव और गर्मी हस्तांतरण सुनिश्चित करता है।
7. सटीक बल नियंत्रण के लिए एलसीडी डिस्प्ले के साथ प्रोग्राम करने योग्य दबाव स्विच।
8. फाइन-पिच पोजिशनिंग के लिए मैग्नीफिकेशन लेंस के साथ सीसीडी कैमरा सिस्टम को रेट्रोफिट किया जा सकता है।
विशिष्टता:
| मशीन का आकार | 680×780×750mm |
| कार्य क्षेत्र | अधिकतम 200 * 260 मिमी |
| मशीन वजन | 135 किग्रा |
| काम कर रहे हवा का दबाव | 0.4-0.6 एमपीए |
| स्थिरता मात्रा | 2 |
| थर्मोड सिर का आकार | अधिकतम 80 * 5 मिमी |
| वेल्डिंग परिशुद्धता | पिच 0.2 मिमी |
| दबाने का समय | 1~99.9s |
| तापमान सेटिंग्स | आरटी ~ 500 ℃ सहिष्णुता ± 5 ℃ |
| वेल्डिंग दबाव | 1~20 किलो |
| तापमान सेटिंग्स | दो |
| काम का माहौल | 10-60 ℃, 40% -95% |
| बिजली की आपूर्ति | AC220V ± 10% 50HZ, 2200W |
| संरेखण मोड | सीसीडी + एलसीडी मॉनिटर |
| खिला मोड | हाथ से किया हुआ |
| प्रारंभिक मोड | प्रेस स्टार्ट बटन |
| रोटेशन प्लेटफार्म | सिलेंडर नियंत्रण, सहिष्णुता <0.02 मिमी |

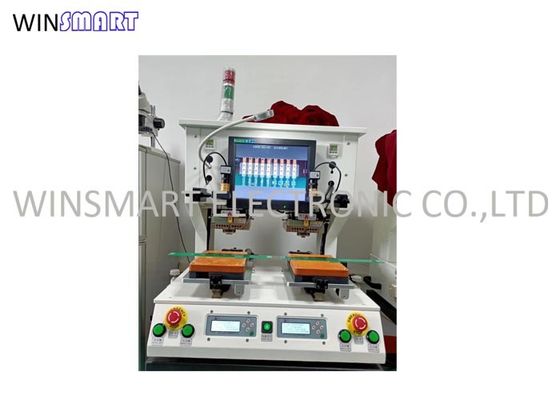

मशीन विवरण:
हीट सीलिंग पैरामीटर:
1. तापमान सीमा: 50 ℃ से 600 ℃
2. तापमान सटीकता: ± 1 डिग्री सेल्सियस
3. बॉन्ड टाइमर: 0-12 सेकंड
4. बॉन्ड वायु दाब: 0.4-0.6MPa
5. दबाव सटीकता: ±0.05MPa
6. अधिकतम बंधन बल: 1100N
|
|
