उत्पाद विवरण:
|
स्पिंडल स्पीड: | 20000-60000RPM | पीसीबी सामग्री: | FR4, एल्यूमीनियम |
---|---|---|---|
रूटिंग बिटिया: | 0.8-2.5mm | लाभ: | कम लागत |
काटने परिशुद्धता: | ± 0.05 मिमी | अधिकतम पीसीबी आकार: | 280x2800 मिमी |
सुरक्षा द्वार: | हाँ | उत्पाद का नाम: | अकेले खड़े पीसीबी Ruoter |
हाई लाइट: | स्टैंड अलोन पीसीबी डिपेनलिंग राउटर,3.5KW पीसीबी डिपेनलिंग राउटर,स्टैंड अलोन पीसीबी सेपरेटर मशीन |

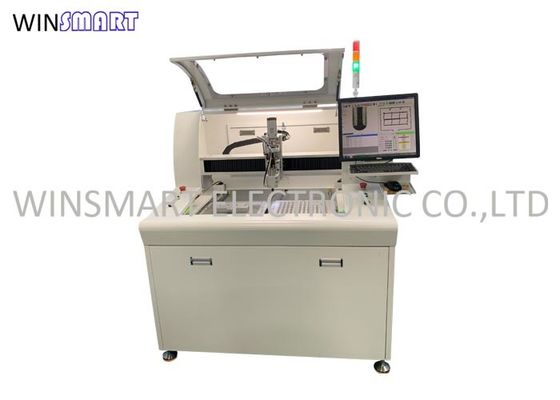

स्टैंड अलोन पीसीबी राउटर पीसीबी सेपरेटर मशीन लो कॉस्ट हाई एंड सॉल्यूशन
पीसीबी राउटर अवलोकन:
यह एक मशीन के साथ मध्यम मात्रा पीसीबी डिपेनलिंग आवश्यकताओं को पूरा करने के लिए कम लागत वाले समाधान के रूप में डिज़ाइन किया गया है जो विश्वसनीय सटीक डिपेनलिंग के लिए आवश्यक यांत्रिक गुण प्रदान करता है।
पीसीबी राउटर विशिष्टता:
मॉडल संख्या | एसएमटीआर07 |
मशीन का आकार | 1220 (एल) x 1200 (डब्ल्यू) x 1850 (एच) मिमी |
वोल्टेज | 380V/50Hz, 3.5KW |
अधिकतम पीसीबी आकार | 280x280 मिमी |
पीसीबी मोटाई | 0.4-3 मिमी |
खिला मोड | गाइड |
पीसीबी पोजिशनिंग | अनुकूलित स्थिरता |
प्रोग्रामिंग | विजन टीचिंग, इनलाइन प्रोग्रामिंग |
तकला काटना | साइकोटेक ६०००००आरपीएम/मिनट |
शीतलक प्रकार | सेल्फ कूलिंग |
धूल संग्रह मोड | निचला संग्रह |
काटने की गति | 1-100mm/s |
सटीकता काटना | ± 0.05 मिमी |
रूटिंग बिट | 0.8-3.0 व्यास, बायां घुमाव |
सटीकता दोहराएं | ±0.02मिमी |
वैक्यूम क्लीनर | ऊपर/नीचे (वैकल्पिक) |
सक्रिय सुरक्षात्मक कार्य | सुरक्षा प्रकाश पर्दा |
सुरक्षा द्वार | मैनुअल दरवाजा |
प्रोग्रामिंग विधि | कैमरा असिस्टेड टीचिंग |
पीसीबी राउटर विशेषताएं:
1. छोटे समग्र पदचिह्न
2. उच्च स्थिरता, आसान रखरखाव
3. सरल ऑपरेशन, कम बदलाव का समय
4. छोटे और मध्यम आकार के पीसीबीए के लिए डिजाइन
5. दोहरी कार्य तालिका
अन्य तकनीकी चश्मा:
आपरेटर
विन्यास: एक्स, वाई, जेड अक्ष
मैनिपुलेटर दोहराव: ± 0.02 मिमी
कार्य केंद्र
पैनल स्थान: अनुकूलित स्थिरता
लोड हो रहा है: मैनुअल
पैनल का आकार: 280x280mm
पैनल मोटाई: 0.4-3.0mm
धुरी प्रणाली
स्पिंडल मोटर: साइकोटेक 4025HY
धुरी गति: अधिकतम ६००००rpmr
उपकरण परिवर्तन: मैनुअल
रूटिंग बिट: 0.8-2.5 मिमी व्यास
विज़िट सिस्टम
उच्च संकल्प सीसीडी वीडियो शिक्षण कैमरा।
फिडुशियल सुधार।
प्रोग्रामिंग
ऑन लाइन: विजन असिस्टेड पॉइंट टू पॉइंट मैनुअल टीचिंग।
एडिटिंग फंक्शन: ड्राई रन विज़न असिस्टेड/टेस्ट रन मोड।
मशीन आयाम
आकार: 1.22M x 1.2M x 1.8M
वजन: 600kgs
पीसीबी राउटर पैकेजिंग:
