| Brand Name: | Winsmart |
| Model Number: | SMTR07 |
| MOQ: | एक सेट |
| कीमत: | USD20000-80000 |
| Packaging Details: | प्लाईवुड मामले |
| Payment Terms: | टी / टी, एल / सी, वेस्टर्न यूनियन |

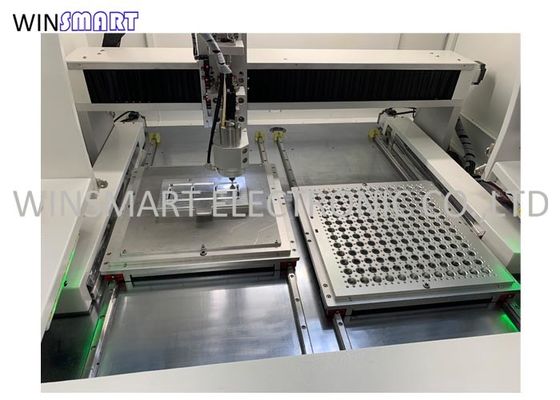

कम तनाव के साथ मुद्रित सर्किट बोर्ड के लिए सेमी-ऑटो पीसीबी राउटर
पीसीबी राउटर विशिष्टता:
| संपूर्ण | |
| आयाम (डब्ल्यू * डी * एच) | 1220mm*1200mm*1850mm |
| वजन | 600KG |
| ऊंचाई ऑफसेट | 60 ~ 110 मिमी |
| आपरेटर | |
| मोटर प्रकार | जियाबाओ श्रृंखला |
| पोजिशनिंग दोहराव | 0.01 एम एम |
| अक्ष कार्य क्षेत्र (अधिकतम) | 730 मिमी * 450 मिमी * 50 मिमी |
| कार्य केंद्र | |
| पीसीबी निर्धारण | मानक, विशेषज्ञता |
| पीसीबी लोडिंग / अनलोडिंग | गाइड |
| पीसीबी आकार (अधिकतम) | 280x280 मिमी |
| पीसीबी मोटी (अधिकतम) | 3.5 मिमी |
| फिक्सिंग | |
| कठोरता जुड़नार | अनुकूलित बनाने स्थिरता |
| फिक्सिंग निर्धारण | मशीनरी |
| धुरी का मोटर | |
| शक्ति | 150W |
| धुरा | 20000-60000rpm/मिनट |
| रक्षा करना | सेल्फ/विंड कूलिंग |
| कटर बदलें | विशेषज्ञता |
| रूटिंग क्षमता | |
| काटने की गति (अधिकतम) | 80mm/s/ |
| ड्राइविंग गति (अधिकतम) | 2500mm/s/ |
| काटने की शुद्धता | 0.01 एम एम |
| वैक्यूम प्रणाली | |
| वैक्यूम पावर | 3.5 किलोवाट एसी 380 वी |
| शून्य स्थान | साहुल |
| उपयोगिताओं | |
| शक्ति | 2.0KW AC380V |
| हवा की आपूर्ति | 5 किग्रा/सेमी2 |
| प्रोग्रामिंग | |
| कार्यक्रम संपादित करें | इन - लाइन |
| कार्य संपादित करें | रेखा, चाप, वृत्ताकार, यू-वक्र |
| कार्यक्रम भंडारण | एचडीडी |
| दृष्टि प्रणाली | सोन रंग सीसीडी |
| मिलिंग कटर ऑफसेट | ऑटो |
| वैक्यूम सेटअप | ऑटो |
| ऑपरेशन मॉनिटर्स | |
| संकेतक | संकेतक मशीन स्थिति |
| टूल चेक | स्वचालित पहचान उपकरण जीवन, समय परीक्षण का उपयोग |
| मोटर सुरक्षा | ओवरहीटिंग, ओवरलोड, लो वोल्टेज प्रोटेक्शन फंक्शन है |
| मोटर ओवर लोडिंग चेक | अधिभार है, लाइन सामान्य है, कम वोल्टेज संरक्षण कार्य |
| उपकरण प्रयोग करने योग्य समय | स्वचालित पहचान उपकरण जीवन, |
| डेटा आँकड़ा | अलग बोर्ड मॉडल, अलग गिनती, विविध गिनती के तरीके |
| त्रुटि रिकॉर्ड | सॉफ्टवेयर स्वचालित रूप से मशीनों की सभी अलार्म मेमोरी रिकॉर्ड करता है |
| III.शुद्धता | |
| अक्ष परिशुद्धता | 0.001 मिमी |
| सटीक काटना | 0.1 मिमी |
| चतुर्थ।सुरक्षा | |
| कार्य क्षेत्र की रक्षा | सुरक्षा सेंसर |
| दरवाजा सेंसर | फ्रंट और रियर सेफ्टी डोर माइक्रो-स्विच सेंसर (वैकल्पिक) |
पीसीबी डिपेलिंग राउटर विशेषताएं:
1. सीसीडी ज़ूम-इन छवि प्रोग्रामिंग को आसान बनाती है और बिंदु सेटिंग की सटीकता को बढ़ाती है।
2. दो स्लाइडिंग टेबल बेहतर उत्पादकता के लिए टैकल टाइम को कम करने के लिए एक साथ इन-एंड-आउट मूवमेंट प्रदान करते हैं।
3. ऑटो मार्क ऑफसेट सिस्टम। सीसीडी छवि काटने से पहले अनावश्यक गलती को कम करने के लिए पथ या रूटिंग की जांच और अनुकरण कर सकती है।
4. 120M कटिंग खत्म होने पर रूटिंग बिट्स को बदलने के लिए ऑपरेटर को याद दिलाने के लिए रूटिंग बिट लाइफ टाइम चेकिंग और अलार्म सिस्टम है।और रूटिंग बिट पहले 2 मिमी ने पहले मिलिंग पॉइंट को काट दिया, मध्य 2 मिमी ने दूसरे मिलिंग पॉइंट को काट दिया, पिछले 2 मिमी ने अपने जीवनकाल को बढ़ाने के लिए तीसरे मिलिंग पॉइंट को काट दिया।
5. काटने के दौरान सुरक्षित उत्पादन सुनिश्चित करने के लिए सुरक्षा सेंसर स्थापित करें।
6. अलग-अलग बजट आवश्यकताओं को पूरा करने के लिए अलग-अलग लागत वाले वैकल्पिक स्पिंडल।
पीसीबी राउटर अक्सर पूछे जाने वाले प्रश्न:
1. ए: रूटिंग बिट का जीवन काल क्या है?
प्रश्न: 150-300 मीटर।
2. ए: क्या यह मॉडल एल्यूमिनियम पीसीबी बोर्ड काट सकता है?
प्रश्न: हाँ, कर सकते हैं।
3. ए: पीसीबी पोजिशनिंग के बारे में क्या?
प्रश्न: पोजिशनिंग के लिए अनुकूलित जिग का उपयोग करें।
4. ए: इनलाइन पीसीबी राउटर के लिए स्पिंडल क्या है?
प्रश्न: जर्मनी साइकोटेक 4025।
5. ए: इसे कैसे पैकेज करें?
प्रश्न: राउटर और क्लीनर को वैक्यूम के बाद अलग लकड़ी के मामले में पैक किया जाता है।
6. ए: साइट पर स्थापना और प्रशिक्षण उपलब्ध है।
प्रश्न: हाँ, यह उपलब्ध है।
7. ए: डिलीवरी की आपकी शर्तें क्या हैं?
प्रश्न: हम पूर्व-कार्य, एफओबी, सीआईएफ, डीडीयू, डीडीपी, आदि स्वीकार करते हैं।
|
| Brand Name: | Winsmart |
| Model Number: | SMTR07 |
| MOQ: | एक सेट |
| कीमत: | USD20000-80000 |
| Packaging Details: | प्लाईवुड मामले |
| Payment Terms: | टी / टी, एल / सी, वेस्टर्न यूनियन |
कम तनाव के साथ मुद्रित सर्किट बोर्ड के लिए सेमी-ऑटो पीसीबी राउटर
पीसीबी राउटर विशिष्टता:
| संपूर्ण | |
| आयाम (डब्ल्यू * डी * एच) | 1220mm*1200mm*1850mm |
| वजन | 600KG |
| ऊंचाई ऑफसेट | 60 ~ 110 मिमी |
| आपरेटर | |
| मोटर प्रकार | जियाबाओ श्रृंखला |
| पोजिशनिंग दोहराव | 0.01 एम एम |
| अक्ष कार्य क्षेत्र (अधिकतम) | 730 मिमी * 450 मिमी * 50 मिमी |
| कार्य केंद्र | |
| पीसीबी निर्धारण | मानक, विशेषज्ञता |
| पीसीबी लोडिंग / अनलोडिंग | गाइड |
| पीसीबी आकार (अधिकतम) | 280x280 मिमी |
| पीसीबी मोटी (अधिकतम) | 3.5 मिमी |
| फिक्सिंग | |
| कठोरता जुड़नार | अनुकूलित बनाने स्थिरता |
| फिक्सिंग निर्धारण | मशीनरी |
| धुरी का मोटर | |
| शक्ति | 150W |
| धुरा | 20000-60000rpm/मिनट |
| रक्षा करना | सेल्फ/विंड कूलिंग |
| कटर बदलें | विशेषज्ञता |
| रूटिंग क्षमता | |
| काटने की गति (अधिकतम) | 80mm/s/ |
| ड्राइविंग गति (अधिकतम) | 2500mm/s/ |
| काटने की शुद्धता | 0.01 एम एम |
| वैक्यूम प्रणाली | |
| वैक्यूम पावर | 3.5 किलोवाट एसी 380 वी |
| शून्य स्थान | साहुल |
| उपयोगिताओं | |
| शक्ति | 2.0KW AC380V |
| हवा की आपूर्ति | 5 किग्रा/सेमी2 |
| प्रोग्रामिंग | |
| कार्यक्रम संपादित करें | इन - लाइन |
| कार्य संपादित करें | रेखा, चाप, वृत्ताकार, यू-वक्र |
| कार्यक्रम भंडारण | एचडीडी |
| दृष्टि प्रणाली | सोन रंग सीसीडी |
| मिलिंग कटर ऑफसेट | ऑटो |
| वैक्यूम सेटअप | ऑटो |
| ऑपरेशन मॉनिटर्स | |
| संकेतक | संकेतक मशीन स्थिति |
| टूल चेक | स्वचालित पहचान उपकरण जीवन, समय परीक्षण का उपयोग |
| मोटर सुरक्षा | ओवरहीटिंग, ओवरलोड, लो वोल्टेज प्रोटेक्शन फंक्शन है |
| मोटर ओवर लोडिंग चेक | अधिभार है, लाइन सामान्य है, कम वोल्टेज संरक्षण कार्य |
| उपकरण प्रयोग करने योग्य समय | स्वचालित पहचान उपकरण जीवन, |
| डेटा आँकड़ा | अलग बोर्ड मॉडल, अलग गिनती, विविध गिनती के तरीके |
| त्रुटि रिकॉर्ड | सॉफ्टवेयर स्वचालित रूप से मशीनों की सभी अलार्म मेमोरी रिकॉर्ड करता है |
| III.शुद्धता | |
| अक्ष परिशुद्धता | 0.001 मिमी |
| सटीक काटना | 0.1 मिमी |
| चतुर्थ।सुरक्षा | |
| कार्य क्षेत्र की रक्षा | सुरक्षा सेंसर |
| दरवाजा सेंसर | फ्रंट और रियर सेफ्टी डोर माइक्रो-स्विच सेंसर (वैकल्पिक) |
पीसीबी डिपेलिंग राउटर विशेषताएं:
1. सीसीडी ज़ूम-इन छवि प्रोग्रामिंग को आसान बनाती है और बिंदु सेटिंग की सटीकता को बढ़ाती है।
2. दो स्लाइडिंग टेबल बेहतर उत्पादकता के लिए टैकल टाइम को कम करने के लिए एक साथ इन-एंड-आउट मूवमेंट प्रदान करते हैं।
3. ऑटो मार्क ऑफसेट सिस्टम। सीसीडी छवि काटने से पहले अनावश्यक गलती को कम करने के लिए पथ या रूटिंग की जांच और अनुकरण कर सकती है।
4. 120M कटिंग खत्म होने पर रूटिंग बिट्स को बदलने के लिए ऑपरेटर को याद दिलाने के लिए रूटिंग बिट लाइफ टाइम चेकिंग और अलार्म सिस्टम है।और रूटिंग बिट पहले 2 मिमी ने पहले मिलिंग पॉइंट को काट दिया, मध्य 2 मिमी ने दूसरे मिलिंग पॉइंट को काट दिया, पिछले 2 मिमी ने अपने जीवनकाल को बढ़ाने के लिए तीसरे मिलिंग पॉइंट को काट दिया।
5. काटने के दौरान सुरक्षित उत्पादन सुनिश्चित करने के लिए सुरक्षा सेंसर स्थापित करें।
6. अलग-अलग बजट आवश्यकताओं को पूरा करने के लिए अलग-अलग लागत वाले वैकल्पिक स्पिंडल।
पीसीबी राउटर अक्सर पूछे जाने वाले प्रश्न:
1. ए: रूटिंग बिट का जीवन काल क्या है?
प्रश्न: 150-300 मीटर।
2. ए: क्या यह मॉडल एल्यूमिनियम पीसीबी बोर्ड काट सकता है?
प्रश्न: हाँ, कर सकते हैं।
3. ए: पीसीबी पोजिशनिंग के बारे में क्या?
प्रश्न: पोजिशनिंग के लिए अनुकूलित जिग का उपयोग करें।
4. ए: इनलाइन पीसीबी राउटर के लिए स्पिंडल क्या है?
प्रश्न: जर्मनी साइकोटेक 4025।
5. ए: इसे कैसे पैकेज करें?
प्रश्न: राउटर और क्लीनर को वैक्यूम के बाद अलग लकड़ी के मामले में पैक किया जाता है।
6. ए: साइट पर स्थापना और प्रशिक्षण उपलब्ध है।
प्रश्न: हाँ, यह उपलब्ध है।
7. ए: डिलीवरी की आपकी शर्तें क्या हैं?
प्रश्न: हम पूर्व-कार्य, एफओबी, सीआईएफ, डीडीयू, डीडीपी, आदि स्वीकार करते हैं।
