| ब्रांड नाम: | Winsmart |
| मॉडल संख्या: | SMTL460 |
| मूक: | एक सेट |
| कीमत: | USD1-150K/set |
| पैकेजिंग विवरण: | प्लाईवुड मामले |
| भुगतान की शर्तें: | एल / सी, टी / टी, वेस्टर्न यूनियन |

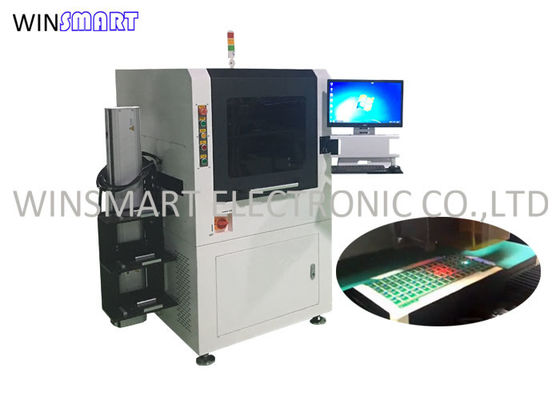

1.6 मिमी FR4 मुद्रित सर्किट बोर्ड के लिए पूर्ण स्वचालित पीसीबी लेजर काटने की मशीन
पूर्ण स्वचालित पीसीबी लेजर काटने की मशीन निर्देश:
पीसीबी डिपेनलिंग और सिंगुलेशन लेजर सिस्टम लोकप्रियता प्राप्त कर रहे हैं - विशेष रूप से सर्किट बोर्ड जटिलता और घटक अनुपात में वृद्धि जारी है।माइक्रोइलेक्ट्रॉनिक और चिकित्सा उपकरण निर्माताओं को निकट सहिष्णुता और न्यूनतम मलबे की आवश्यकता होती है - यही वह जगह है जहाँ लेजर तकनीक चमकती है
पूर्ण स्वचालित पीसीबी लेजर काटने की मशीन प्रदर्शन:
1.आयाम:1600mmx1500mmx1800mm(LxWxH)
2. क्षमता यूपीएच: सिंगल हेड 1.5-2.0 के (नमूना परीक्षण के अनुसार)
3. सटीकता दोहराएं: ± 0.003 मिमी
4. सीसीडी सटीकता: ± 0.005 मिमी
5. लेजर हेड: UV15W
6. सटीक काटना: +/- 0.03 मिमी
7. उपज काटना: FR4 99.9%
8. ऑपरेटर: 1 व्यक्ति
9. ट्रैक ऊंचाई: 950 मिमी ± 100 (अनुकूलित किया जा सकता है)
10. बिजली की आपूर्ति: 220V/15A/50Hz,0.5-0.7Mpa
पूर्ण स्वचालित पीसीबी लेजर काटने की मशीन विशिष्टता:
| लेज़र | क्यू-स्विच्ड डायोड-पंप ऑल सॉलिड-स्टेट यूवी लेजर |
| लेजर तरंग दैर्ध्य | 355 एनएम |
| लेजर स्रोत | ऑप्टोवेव यूवी 15W@30KHz |
| रैखिक मोटर के वर्कटेबल की पोजिशनिंग प्रेसिजन | ±2μm |
| रैखिक मोटर के कार्यबल की पुनरावृत्ति सटीकता | ±1μm |
| प्रभावी कार्य क्षेत्र | 350mmx300mm (अनुकूलन योग्य) |
| स्कैनिंग गति | 2500 मिमी / एस (अधिकतम) |
| कार्य क्षेत्र | 40mmx40mm |
पीसीबी खिला और लोड हो रहा है:
1. स्वचालित फीडिंग का एहसास करने के लिए मैगज़ीन लिफ्टिंग मैकेनिज्म + XZ मैनिपुलेटर + फिक्स्चर प्लेट ग्रासिंग मैकेनिज्म का उपयोग करें
2. मोटर मैनिपुलेटर का उपयोग आगे और पीछे की गति को महसूस करने के लिए किया जाता है, और उत्पाद लोभी फ़ंक्शन को इलेक्ट्रिक Z अक्ष और यांत्रिक पंजा फ़ंक्शन द्वारा महसूस किया जाता है।एकल PCBA और कचरे के स्वत: पृथक्करण का एहसास करने के लिए एक ही समय में अपशिष्ट संग्रह क्षेत्र निर्धारित करें
3. लोडिंग रोबोट के ग्रिपर का लोडिंग मैकेनिज्म ऊपरी और निचले फिक्स्चर प्लेटों के सिंक्रोनस ऑपरेशन को महसूस करने और उत्पादन क्षमता में सुधार करने के लिए डुअल-स्टेशन मोड को अपनाता है।
अपशिष्ट पीसीबी हटाना:
1. रोटरी सिलेंडर का उपयोग 90-डिग्री आगे और पीछे की गति को महसूस करने के लिए किया जाता है, और स्वचालित कचरे और बेस प्लेट को अलग करने के कार्य को महसूस करने के लिए अपशिष्ट फ्रेम को चूसने के लिए वैक्यूम का उपयोग किया जाता है।
2. अपशिष्ट फ्रेम की सटीक पकड़ हासिल करने के लिए ऊपरी और निचले सिलेंडर और वैक्यूम चूसने वाला तंत्र अपनाएं।
3. बिन एक रेडियो फाइबर से लैस है, जो पूर्ण कचरे के स्वचालित अनुस्मारक समारोह को महसूस करता है।
अधिक जानकारी के लिए, कृपया हमें आज़ादी से संपर्क करें!
|
