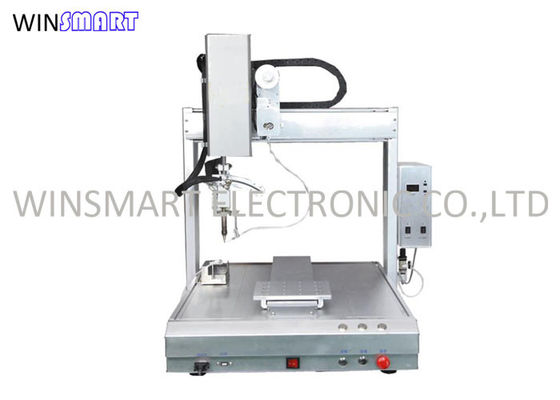

पीसीबी निर्माण के लिए स्वचालित रोबोट सोल्डरिंग मशीन सोल्डरिंग रोबोट

रोबोट सोल्डरिंग मशीन अवलोकन:

सोल्डरिंग रोबोट लेड-फ्री, हीट डिसिपेटिंग पीसीबी और हाई थर्मल कैपेसिटी कंपोनेंट्स पर सोल्डरिंग जॉब के लिए सबसे अच्छा समाधान प्रदान करता है।यह सभी प्रकार के कठिन सोल्डरिंग कार्यों और माइक्रो सोल्डरिंग प्रक्रिया के लिए उपयुक्त है।यह टांका लगाने की गुणवत्ता और स्थिरता को प्रभावी ढंग से सुधारता है।इसके अलावा, यह मैनुअल सोल्डरिंग की तुलना में सोल्डर खपत का 30% बचाता है।

रोबोट सोल्डरिंग मशीन विवरण:

1. बहु-अक्ष रोबोट, सभी सटीक स्टेपर मोटर ड्राइव और उन्नत गति नियंत्रण एल्गोरिदम का उपयोग करते हुए, 3 डी स्पेस मनमाने ढंग से सोल्डर सटीक स्थान प्राप्त करने के लिए स्थिति सटीकता और दोहराने योग्यता (स्वचालित होमिंग नो संचयी त्रुटि) के अभियान अंत (टिप) को प्रभावी ढंग से बढ़ाते हैं।
2. मशीन एम्बेडेड औद्योगिक कंप्यूटर नियंत्रण को गोद लेती है, आप एकल बिंदु / एकल / परिसंचरण सोल्डर नौकरी का चयन कर सकते हैं।
3. प्रोग्रामिंग का सरल और सुविधाजनक तरीका, आप सीधे निर्देशांक जोड़ सकते हैं जो मिलाप संयुक्त स्थिति निर्देशांक को पुन: उत्पन्न करना सिखा सकते हैं।प्रोग्रामिंग सिखाने के लिए विशेषज्ञता हाथ कार्यक्रम के यांत्रिक तैयारी क्षेत्रों के बिना संचालित करना आसान है, इसलिए शुरुआती ऑपरेशन अनिवार्य रूप से मास्टर कर सकते हैं।सरल शिक्षण लटकन 3 डी अंतरिक्ष में किसी भी स्थान की स्थिति तक पहुंचने के लिए अंत (टिप) के आंदोलन को निर्देशित कर सकता है, ऑपरेटर कोई विशेष तकनीकी और व्यावसायिक आवश्यकताएं नहीं है, मानव संपादन कार्यों की प्राप्ति।
4. वेल्डिंग के विभिन्न तरीके, सपोर्ट स्पॉट वेल्डिंग और ड्रैग वेल्डिंग, सभी पैरामीटर उपयोगकर्ता द्वारा सेट किए गए हैं, उच्च कठिन वेल्डिंग और माइक्रो सोल्डरिंग आवश्यकताओं को पूरा करते हैं।वेल्डिंग बिंदु निर्देशांक के साथ सभी टांका लगाने वाले मापदंडों को एक साथ पढ़ा और सहेजा जा सकता है, लचीला सोल्डरिंग प्राप्त करें।
5. 1/0 USB द्वारा वास्तविक समय के परिधीय उपकरणों का एहसास करता है, इसमें त्रुटि अलार्म और उच्च गति गति कार्यक्रम कार्य हैं।इंटेलिजेंट मेन कंट्रोल प्रोग्राम ऑटोमेशन और इंटेलिजेंस को महसूस करता है

रोबोट सोल्डरिंग मशीन विशेषताएं:

1. स्पॉट वेल्डिंग और वेल्डिंग फ़ंक्शन के साथ बिल्कुल सही सोल्डरिंग प्रक्रिया सेटिंग।प्रत्येक निर्देश में स्वतंत्र प्रीहीटिंग, टिन की लंबाई, प्रीहीटिंग टाइम, वेल्डिंग टाइम, टिनिंग टाइम, लिफ्टिंग हाइट और अन्य सोल्डर पैरामीटर होते हैं।

2. स्पॉट वेल्डिंग और ड्रैग वेल्डिंग फ़ंक्शन के साथ बिल्कुल सही सोल्डरिंग प्रक्रिया सेटिंग।प्रत्येक निर्देश में स्वतंत्र प्रीहीटिंग, सोल्डर वायर की लंबाई, प्रीहीटिंग टाइम, सोल्डरिंग टाइम, टिनिंग टाइम, लिफ्टिंग हाइट और अन्य सोल्डर पैरामीटर होते हैं।

3. पीएलटी प्रारूप फ़ाइलों का समर्थन करें, आसान संचालन के लिए प्रत्यक्ष आयात का एहसास करें।

4. मशीन को ऑफ़लाइन या स्वतंत्र रूप से चलाया जा सकता है, और उपकरणों के बीच पैरामीटर कॉपी करने और सहेजने की सुविधा के लिए वेल्डिंग पैरामीटर एसडी कार्ड में सहेजे जाते हैं।

5. 2G स्टोरेज स्पेस, कई सोल्डरिंग प्रोग्राम स्टोर कर सकता है, प्रत्येक प्रोग्राम 9999 सोल्डरिंग निर्देशों का समर्थन करता है।

6. सोल्डर वायर फीडिंग, ब्रोकन टिन फंक्शन, नो ब्रोकन टिन फंक्शन के लिए दो विकल्प हैं।

7. डिस्प्ले 320x240 उच्च-रिज़ॉल्यूशन रंगीन स्क्रीन, अंग्रेजी ऑपरेशन इंटरफ़ेस को संचालित करने में आसान है।

रोबोट सोल्डरिंग मशीन निर्दिष्टीकरण:

रोबोटिक टांका लगाने की मशीन के प्रमुख भाग:

HIWIN रेल Panasonics मोटर

जर्मनी हीटर ताइवान बिजली की आपूर्ति

रोबोट सोल्डरिंग मशीन एफएक्यू:

क्यू: टांका लगाने का समय क्या है?

ए: प्रति बिंदु लगभग 2 सेकंड।

प्रश्न: आप किस तरह के सोल्डरिंग टिप्स दे सकते हैं?

ए: हम आपके आवेदन के अनुसार सोल्डरिंग टिप के उपयुक्त आकार को अनुकूलित कर सकते हैं।

प्रश्न: किस प्रकार का हीटर?

ए: वेलर ब्रांड।

प्रश्न: क्या केवल एक सोल्डरिंग पॉइंट के लिए पैरामीटर बदलना संभव है?

ए: हाँ, यह ठीक है।

प्रश्न: सोल्डरिंग प्रभाव में सुधार कैसे करें जब परीक्षण सोल्डरिंग अच्छा नहीं है?

ए: सोल्डर वायर फीडिंग और सोल्डरिंग टाइम एडजस्टमेंट द्वारा इसे बेहतर बनाया जा सकता है।
