उच्च गति स्वचालित पीसीबी वी स्कोरिंग मशीन वी-ग्रुव काटने की मशीन

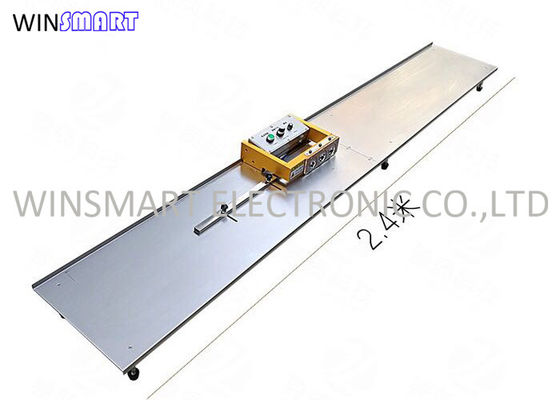

वी-ग्रुव काटने की मशीन अवलोकनः

एक पीसीबी विभाजक, जिसे पीसीबी डिपेनेलिंग मशीन या पीसीबी काटने की मशीन के रूप में भी जाना जाता है,एक विशेष उपकरण है जिसका उपयोग इलेक्ट्रॉनिक्स विनिर्माण में एक पैनल या बड़े पीसीबी असेंबली से व्यक्तिगत प्रिंटेड सर्किट बोर्ड (पीसीबी) को अलग करने के लिए किया जाता है.

एक पीसीबी विभाजक को एक पैनल या सरणी से पीसीबी को काटने, स्कोर करने या अलग करने के लिए डिज़ाइन किया गया है जब विधानसभा और मिलाप प्रक्रियाएं पूरी हो जाती हैं।यह मशीन बड़े पैमाने पर उत्पादन के लिए महत्वपूर्ण है जहां पीसीबी पैनलों में निर्मित होते हैं और फिर आगे के प्रसंस्करण या विधानसभा के लिए व्यक्तिगत इकाइयों में अलग हो जाते हैं.

वी-ग्रुव कटिंग मशीन की विशेषताएं:

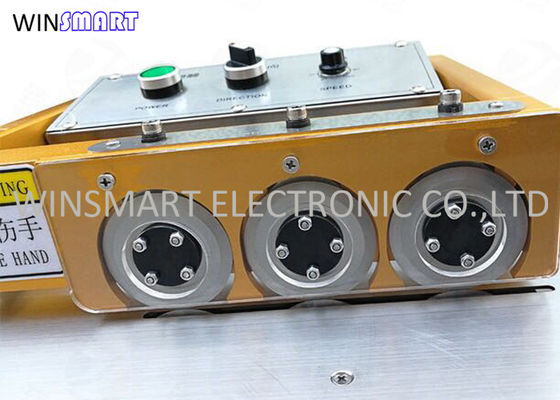

1. अद्वितीय काटने की विधि के साथ, सर्किट बोर्ड छह ब्लेड द्वारा काटा जाता है। यह एक ऊपरी और एक निचले ब्लेड से बना एक समूह है, और एक काटने की इकाई भी है। ए, बी, सी, तीन समूह हैं।पूरी काटने की प्रक्रिया को तीन चरणों में विभाजित किया गया है समूह ए ब्लेड से जो 40% बोर्ड काटता है फिर समूह बी ब्लेड चाकू के माध्यम से समूह ए द्वारा ग्रिव काटने के माध्यम से कटौती करता है ताकि एक और 40% पूरा हो सके।शेष 20% समूह C के ब्लेड और फिनिशिंग द्वारा काटे जाते हैं।काटने की प्रक्रिया के दौरान उत्पन्न तनाव एक समय में पारंपरिक काटने की तुलना में 80% से अधिक की कमी आई हैइस प्रकार बोर्ड का किनारा और इसकी सतह बिना विकृति के बहुत चिकनी होती है।

वर्तमान में, यह एकमात्र मशीन है जो काटने के बाद बिना विरूपण के एल्यूमीनियम प्लेट की गारंटी दे सकती है।

2. कई काटने के कारण, काटने की प्रक्रिया बहुत चिकनी है और बहुत V-CUT ग्रूव की स्थिति की क्षमता में सुधार.

भले ही उथले स्लॉट V-CUT ग्रूव के साथ बोर्ड तलवार से बाहर नहीं उछलेगा, प्रतिकूलता से बचने के लिए।

3चूंकि ब्लेड का काटने का बल छोटा है, इसलिए जापान से आयातित उच्च गति वाली स्टील सामग्री के साथ ब्लेड की स्थायित्व में काफी सुधार हुआ है।और जीवनकाल एल्यूमीनियम बोर्ड काटने पर एक साल या उससे अधिक हो सकता है.

4सभी काटने वाले ब्लेड उत्तेजना दोहरी आवृत्ति लेजर हस्तक्षेप मापने के उपकरण द्वारा कैलिब्रेट कर रहे हैं।सुनिश्चित करें कि उत्तरार्द्ध चाकू सही ढंग से स्लॉट जो पहले से ही पूर्व चाकू द्वारा काटा में कटौती जारी कर सकते हैं. चाकू की नोक का झटका 0.02 मिमी से कम है. सही काटने की गुणवत्ता सुनिश्चित करें.

वी-ग्रूव कटिंग मशीन विनिर्देशः

वी-ग्रुव काटने की मशीन का कार्यः

पीसीबी विभाजक का प्राथमिक कार्य एक पैनल या सरणी से व्यक्तिगत पीसीबी को सटीक और स्वच्छ रूप से अलग करना है। यहां पीसीबी विभाजक के मुख्य कार्य दिए गए हैंः

1. परिशुद्धता काटना: पीसीबी विभाजक बोर्डों पर घटकों या सर्किट को क्षतिग्रस्त किए बिना व्यक्तिगत बोर्डों को अलग करने के लिए पीसीबी पैनल के सटीक काटने या स्कोरिंग प्रदान करते हैं।

2. दक्षता से पैनल हटानापीसीबी विभाजक पैनलिंग प्रक्रिया को स्वचालित करके बड़ी मात्रा में पीसीबी को तेजी से और सटीक रूप से अलग करके इलेक्ट्रॉनिक विनिर्माण में दक्षता और थ्रूपुट बढ़ाते हैं।

3. तनाव में कमी: एक विशेष मशीन का उपयोग करके पीसीबी को अलग करने से मैनुअल पृथक्करण विधियों की तुलना में बोर्डों और घटकों पर तनाव कम हो जाता है, जिससे पैनलिंग प्रक्रिया के दौरान क्षति का जोखिम कम हो जाता है।

4. बहुमुखी प्रतिभा: पीसीबी विभाजक विभिन्न प्रकार के पीसीबी को संभाल सकते हैं, जिसमें कठोर, लचीला और कठोर-लचीला पीसीबी शामिल हैं, जो उन्हें विभिन्न विनिर्माण आवश्यकताओं के लिए बहुमुखी उपकरण बनाते हैं।

5. उच्च पारगम्यता: ये मशीनें कम समय में कई पीसीबी पैनलों को संसाधित कर सकती हैं, जिससे बड़ी मात्रा में उत्पादन और बेहतर विनिर्माण दक्षता की अनुमति मिलती है।

6. गुणवत्ता नियंत्रण में सुधारपीसीबी विभाजक पीसीबी के निरंतर और सटीक पृथक्करण को सुनिश्चित करते हैं, समग्र गुणवत्ता नियंत्रण में योगदान देते हैं और विनिर्माण प्रक्रिया में दोषों की संभावना को कम करते हैं।
