उत्पाद विवरण:
|
काटने परिशुद्धता: | M 5μm | काम अस्थायी।: | 25 ℃ |
---|---|---|---|
कार्य क्षेत्र: | 300x300mm | स्थिरता: | स्वनिर्धारित |
लेजर ब्रांड: | Optowave | नाम: | पीसीबी लेजर काटने की मशीन |
हाई लाइट: | वी स्कोर लेजर पीसीबी डिपेंलिंग मशीन,एफपीसी लेजर पीसीबी डिपेंलिंग मशीन,वाटर कूल्ड लेजर डिपेंलिंग मशीन |

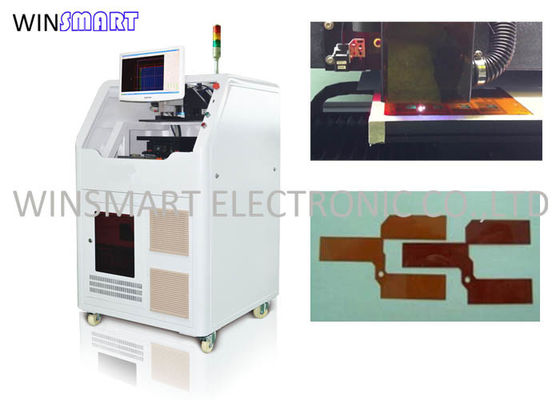

पीसीबी लेजर कटिंग मशीन लेजर पीसीबी असेंबलिंग ऑफ असेंबल्ड PCBs / FPCs
सामान्य प्रश्न:
प्रश्न: इस मशीन का उपयोग करने के लिए किस तरह के पीसीबी काम करने योग्य हैं?
ए: एफपीसी और एफआर 4 पैनल, वी स्कोर और टैब बोर्ड को कवर करते हैं।
प्रश्न: मशीन का लेजर हेड क्या है?
एक: हम संयुक्त राज्य अमेरिका Optowave लेजर का उपयोग करें।
प्रश्न: लेजर स्रोत की किस तरह आप प्रदान करते हैं?
एक: ग्रीन, CO2, यूवी और picosecond है।
प्रश्न: काटने की गति क्या है?
एक: यह पीसीबी सामग्री, मोटाई और काटने प्रभाव आवश्यकताओं पर निर्भर करता है।
प्रश्न: क्या यह काटने के दौरान धूल का कारण बनता है?
एक: कोई धूल, लेकिन धुआं, मशीन निकास प्रणाली और पानी कूलर के साथ आता है
पीसीबी लेजर काटने की मशीन लाभ:
1. कोई यांत्रिक तनाव
2. कम टूलींग लागत
3. कटौती की उच्च गुणवत्ता
4. कोई उपभोग्य वस्तु नहीं
5. डिजाइन बहुमुखी प्रतिभा - सरल सॉफ्टवेयर परिवर्तन अनुप्रयोग परिवर्तनों को सक्षम करते हैं
6. किसी भी सतह के साथ काम करता है-टेफ्लॉन, सिरेमिक, एल्यूमीनियम, पीतल और तांबा
पीसीबी लेजर काटने की मशीन विशिष्टता:
लेज़र | क्यू-स्विच्ड डायोड सभी ठोस-अवस्था यूवी लेजर पंप करता है |
लेजर तरंग दैर्ध्य | 355nm |
लेजर स्रोत | Optowave UV 15W @ 30KHz |
रैखिक मोटर की व्यावहारिकता की स्थिति परिशुद्धता | M 2μm |
रैखिक मोटर की व्यावहारिकता की पुनरावृत्ति परिशुद्धता | M 1μm |
प्रभावी कार्य क्षेत्र | 300 मिमी x300 मिमी (अनुकूलन) |
स्कैनिंग गति | 2500 मिमी / सेकंड (अधिकतम) |
कार्य क्षेत्र | 40mmх40 मिमी |
पीसीबी लेजर काटने की मशीन काटने सामग्री
1. लचीले सर्किट बोर्ड, कठोर सर्किट बोर्ड, कठोर-फ्लेक्स सर्किट बोर्ड उप-बोर्ड प्रसंस्करण।
2. कठोर, लचीला सर्किट बोर्ड उप-बोर्ड प्रसंस्करण घटक स्थापित है।
3. पतली तांबे की पन्नी, एक दबाव-संवेदनशील चिपकने वाली शीट (पीएसए), एक ऐक्रेलिक फिल्म, एक पॉलीमाइड कोटिंग फिल्म।
4. 0.6 मिमी या कम परिशुद्धता सिरेमिक काटने की मोटाई, dicing;आधार सामग्री (सिलिकॉन, सिरेमिक, कांच, आदि) को काटने की विविधता
5. नक़ल परिशुद्धता मोल्डिंग विभिन्न कार्यात्मक फिल्मों, एक जैविक फिल्म और अन्य सटीक काटने।
6. पॉलिमर: पॉलीमाइड, पॉली कार्बोनेट, पॉलीमेथाइल मिथाइरीलेट, एफआर -4, पीपी, आदि।
7. कार्यात्मक फिल्म: सोना, चांदी, तांबा, टाइटेनियम, एल्यूमीनियम, क्रोमियम, आईटीओ, सिलिकॉन, पॉली-क्रिस्टलीय सिलिकॉन, अनाकार सिलिकॉन और एक धातु ऑक्साइड।
8. भंगुर सामग्री: मोनोक्रिस्टलाइन सिलिकॉन, पॉलीक्रिस्टलाइन सिलिकॉन, सिरेमिक और नीलम।

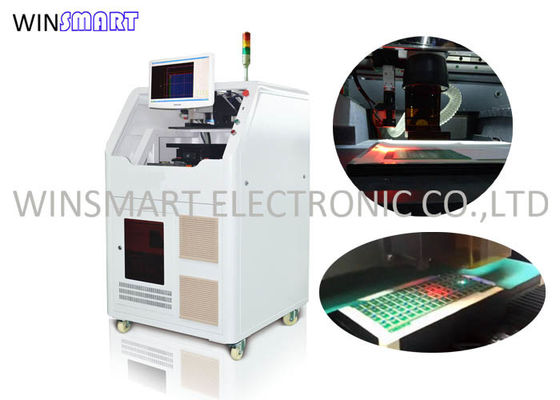

पीसीबी लेजर काटने की मशीन काटने परिणाम:
