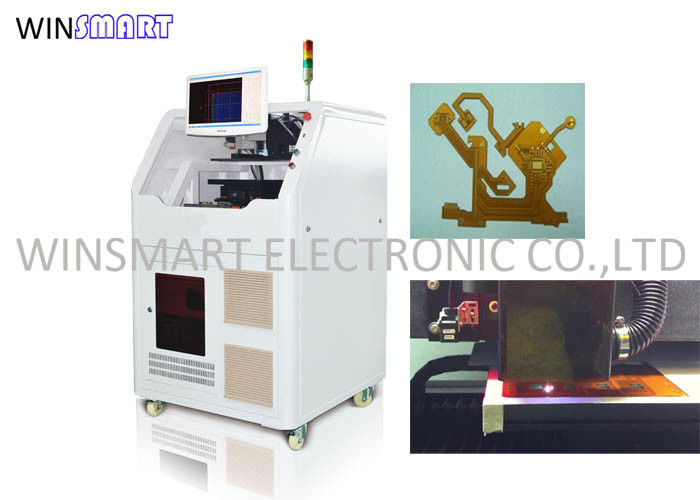

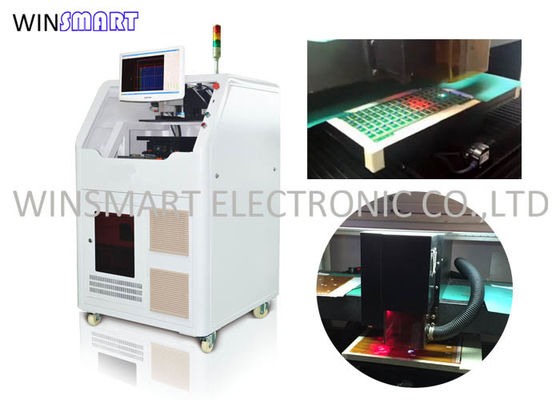

छोटे आकार की यूवी लेजर पीसीबी डिपैनलिंग मशीन साफ और बर्र मुक्त कटौती करती है

यूवी लेजर डिपैनलिंग विवरणः

यूवी लेजर डिपेनेलिंग एक सटीक और कुशल विधि है जिसका उपयोग इलेक्ट्रॉनिक्स विनिर्माण उद्योग में प्रिंटेड सर्किट बोर्ड (पीसीबी) या पैनलों को अलग-अलग इकाइयों में अलग करने के लिए किया जाता है।यह एक उच्च तीव्रता वाले पराबैंगनी (यूवी) लेजर बीम का उपयोग पूर्वनिर्धारित काटने के मार्गों के साथ सामग्रियों को चुनिंदा रूप से हटाने या वाष्पित करने के लिए करता है, स्वच्छ और सटीक पृथक्करण पैदा करता है।

यहां यूवी लेजर डेपेनेलिंग प्रक्रिया का चरण-दर-चरण विवरण दिया गया हैः

1. पैनल की तैयारीः पीसीबी पैनल, जिसमें कई पीसीबी या सर्किट होते हैं, को यूवी लेजर डेपेनेलिंग मशीन पर लोड किया जाता है। पैनल को क्लैंप, फिक्स्चर,या अन्य संरेखण तंत्र काटने की प्रक्रिया के दौरान स्थिरता सुनिश्चित करने के लिए.

2. काटने के मापदंडों को सेट करेंः ऑपरेटर पीसीबी डिजाइन और सामग्री की विशिष्ट आवश्यकताओं के आधार पर काटने के मापदंडों को सेट करता है, जिसमें काटने का मार्ग, गति, शक्ति और लेजर फोकस शामिल हैं।

3. संरेखण और दृष्टि प्रणाली: कुछ यूवी लेजर डेपनेलिंग मशीनों में पैनल पर निश्चित अंक या पंजीकरण बिंदुओं का सटीक पता लगाने के लिए दृष्टि प्रणाली या कैमरे शामिल हैं।यह पीसीबी लेआउट के साथ काटने पथ संरेखित करने में मदद करता है, सटीक और सुसंगत पृथक्करण सुनिश्चित करना।

4. लेजर कटिंगः यूवी लेजर बीम पूर्वनिर्धारित काटने के मार्ग के साथ लक्ष्य पीसीबी क्षेत्र पर निर्देशित किया जाता है। उच्च ऊर्जा लेजर सामग्री के साथ बातचीत करता है, जिससे यह वाष्पित या समाप्त हो जाता है।लेजर बीम द्वारा उत्पन्न तीव्र स्थानीय गर्मी सामग्री परत द्वारा परत को हटा देती है, आसपास के पीसीबी घटकों को थर्मल क्षति के बिना एक साफ और सटीक पृथक्करण पैदा करता है।

5. वास्तविक समय की निगरानी: उन्नत यूवी लेजर डेपेनिंग मशीनों में काटने की प्रक्रिया के दौरान किसी भी भिन्नता या असामान्यता के लिए वास्तविक समय की निगरानी प्रणाली शामिल हो सकती है।इन निगरानी प्रणालियों से डिमेंटल ऑपरेशन की सटीकता और गुणवत्ता सुनिश्चित होती है।.

6. अपशिष्ट निकालनाः जैसे ही लेजर सामग्री के माध्यम से काटता है, अपशिष्ट सामग्री (जैसे पीसीबी धूल या वाष्पित कण) को आमतौर पर एक निकास प्रणाली या सक्शन नोजल के माध्यम से हटा दिया जाता है।यह एक स्वच्छ कार्य वातावरण बनाए रखने में मदद करता है और बाद में काटने के कार्यों में हस्तक्षेप करने से मलबे को रोकता है.

7. निरीक्षण और गुणवत्ता नियंत्रण: डिपेनेलिंग प्रक्रिया के बाद, व्यक्तिगत पीसीबी को किसी भी दोष के लिए निरीक्षण किया जाता है, जैसे कि अधूरे कट, बर्स, या क्षति।गुणवत्ता नियंत्रण उपाय यह सुनिश्चित करते हैं कि अलग किए गए पीसीबी आवश्यक विनिर्देशों को पूरा करें और किसी भी संरचनात्मक या विद्युत समस्याओं से मुक्त हों.

यूवी लेजर डेपैनलिंग के फायदे:

यूवी लेजर डेपेनिलिंग पारंपरिक डेपेनिलिंग विधियों के मुकाबले कई फायदे प्रदान करती हैः

• परिशुद्धता और सटीकताः केंद्रित यूवी लेजर बीम माइक्रोन स्तर की सटीकता के लिए अनुमति देता है, जटिल काटने के पैटर्न और तंग सहिष्णुता को सक्षम बनाता है। यह स्वच्छ और सटीक पृथक्करण सुनिश्चित करता है,पीसीबी घटकों या निशानों को नुकसान के जोखिम को कम करना.

• न्यूनतम काटने का तनावः यूवी लेजर डिपेनेलिंग से न्यूनतम गर्मी प्रभावित क्षेत्र उत्पन्न होते हैं, जिससे थर्मल तनाव या संवेदनशील इलेक्ट्रॉनिक घटकों को नुकसान का खतरा कम होता है।यह विशेष रूप से नाजुक या गर्मी संवेदनशील सामग्री काटने के लिए उपयुक्त है.

• लचीलापनः यूवी लेजर डेपेनिंग विभिन्न पीसीबी सामग्री को संभाल सकता है, जिसमें कठोर, लचीला और कठोर-लचीला बोर्ड शामिल हैं। यह जटिल पीसीबी डिजाइनों के लिए उपयुक्त है जिसमें जटिल समोच्च या अनियमित आकार हैं।

• न्यूनतम उपकरण या फिक्स्चरः यांत्रिक फिक्स्चर विधियों के विपरीत, इनलाइन यूवी लेजर फिक्स्चर के लिए भौतिक उपकरण या फिक्स्चर की आवश्यकता नहीं होती है।यह अधिक लचीलापन प्रदान करता है और स्थापना समय और लागत को कम करता है.

• कम सामग्री अपशिष्टः यूवी लेजर डेपेनिंग से न्यूनतम अपशिष्ट और कतरनी चौड़ाई उत्पन्न होती है, जिससे सामग्री का उपयोग अनुकूलित होता है और कुल उत्पादन लागत कम होती है।

यूवी लेजर डिपेनेलिंग एक विश्वसनीय और कुशल तकनीक है जो इलेक्ट्रॉनिक्स विनिर्माण में पीसीबी के सटीक और स्वच्छ पृथक्करण को सुनिश्चित करती है।और बहुमुखी प्रतिभा इसे उच्च गुणवत्ता वाले पीसीबी असेंबली प्रक्रियाओं के लिए पसंदीदा विकल्प बनाते हैं.

यूवी लेजर डिपैनलिंग विनिर्देश:

उपयुक्त प्रसंस्करण सामग्री

लचीला सर्किट बोर्ड, कठोर सर्किट बोर्ड, कठोर-लचीला सर्किट बोर्ड उप-बोर्ड प्रसंस्करण

कठोर, लचीला सर्किट बोर्ड उप-बोर्ड प्रसंस्करण घटक स्थापित है।

पतली तांबे की पन्नी, दबाव-संवेदनशील चिपकने वाली शीट (पीएसए), एक्रिलिक फिल्म, एक पॉलीमाइड कोटिंग फिल्म।

0.6 मिमी या उससे कम की मोटाई के सिरेमिक काटने, टुकड़े करने; आधार सामग्री (सिलिकॉन, सिरेमिक, कांच आदि) को काटने की विविधता

विभिन्न कार्यात्मक फिल्मों, एक कार्बनिक फिल्म और अन्य परिशुद्धता काटने के लिए उत्कीर्णन सटीक मोल्डिंग।

पोलीमाइड, पॉलीकार्बोनेट, पॉलीमेथिल मेटाक्रिलेट, एफआर-4, पीपी आदि

कार्यात्मक फिल्म: सोना, चांदी, तांबा, टाइटेनियम, एल्यूमीनियम, क्रोमियम, आईटीओ, सिलिकॉन, पॉली-क्रिस्टलीय सिलिकॉन, अकार्बनिक सिलिकॉन और एक धातु ऑक्साइड।

भंगुर सामग्रीः मोनोक्रिस्टलीय सिलिकॉन, पॉलीक्रिस्टलीय सिलिकॉन, सिरेमिक और नीलम।

लेजर डिपैनलिंग मशीन विवरणः

अक्सर पूछे जाने वाले प्रश्न:

प्रश्न: इस मशीन का उपयोग करने के लिए किस प्रकार के पीसीबी काम कर सकते हैं?

A: FPC और FR4 पैनल, v स्कोर और टैब बोर्ड को कवर करते हैं।

प्रश्न: मशीन का लेजर सिर क्या है?

उत्तर: हम यूएसए ऑप्टोवेव लेजर का उपयोग करते हैं।

प्रश्न: आप किस प्रकार का लेजर स्रोत प्रदान करते हैं?

उत्तर: हरा, CO2, यूवी और पिकोसेकंड।

प्रश्न: काटने की गति क्या है?

उत्तर: यह पीसीबी सामग्री, मोटाई और काटने के प्रभाव की आवश्यकताओं पर निर्भर करता है।

प्रश्न: क्या यह काटने के दौरान धूल पैदा करता है?

एकः कोई धूल नहीं, लेकिन धुआं, मशीन निकास प्रणाली और पानी कूलर के साथ आता है
