| ब्रांड नाम: | Winsmart |
| मॉडल संख्या: | SMTL600 |
| मूक: | एक सेट |
| कीमत: | USD1-150K/set |
| पैकेजिंग विवरण: | प्लाईवुड मामले |
| भुगतान की शर्तें: | एल / सी, टी / टी, वेस्टर्न यूनियन |

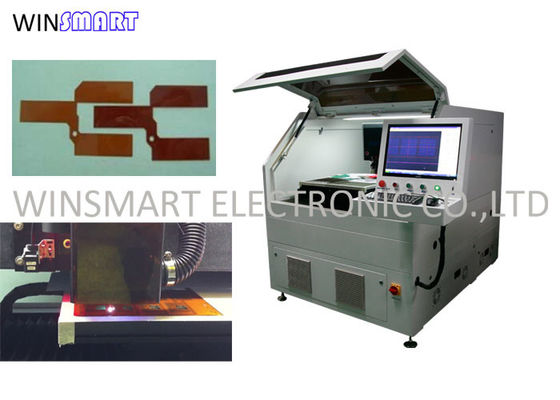

एफपीसी लेजर पीसीबी डिपेलिंग मशीन स्वच्छ और सटीक कटिंग सिस्टम
उपयुक्त प्रसंस्करण सामग्री:
1. लचीले सर्किट बोर्ड, कठोर सर्किट बोर्ड, कठोर-फ्लेक्स सर्किट बोर्ड उप-बोर्ड प्रसंस्करण।
2. कठोर, लचीला सर्किट बोर्ड उप-बोर्ड प्रसंस्करण घटक स्थापित है।
3. पतली तांबे की पन्नी, एक दबाव-संवेदनशील चिपकने वाली शीट (PSA), एक ऐक्रेलिक फिल्म, एक पॉलीमाइड कोटिंग फिल्म।
4. 0.6 मिमी या कम सटीक सिरेमिक काटने, डाइसिंग की मोटाई;आधार सामग्री (सिलिकॉन, चीनी मिट्टी की चीज़ें, कांच, आदि) को काटने की विविधता।
5. नक़्क़ाशीदार सटीक मोल्डिंग विभिन्न कार्यात्मक फिल्में, एक कार्बनिक फिल्म और अन्य सटीक काटने।
6. पॉलिमर: पॉलीमाइड, पॉली कार्बोनेट, पॉलीमेथाइल मेथैक्रिलेट, FR-4, PP, आदि।
7. कार्यात्मक फिल्म: सोना, चांदी, तांबा, टाइटेनियम, एल्यूमीनियम, क्रोमियम, आईटीओ, सिलिकॉन, पॉली-क्रिस्टलीय सिलिकॉन, अनाकार सिलिकॉन और एक धातु ऑक्साइड।
8. भंगुर सामग्री: मोनोक्रिस्टलाइन सिलिकॉन, पॉलीक्रिस्टलाइन सिलिकॉन, सिरेमिक और नीलम।
विशिष्टता:
| लेज़र | क्यू-स्विच्ड डायोड-पंप ऑल सॉलिड-स्टेट यूवी लेजर |
| लेजर तरंग दैर्ध्य | 355 एनएम |
| लेजर स्रोत | ऑप्टोवेव यूवी 15W@30KHz |
| रैखिक मोटर के वर्कटेबल की पोजिशनिंग प्रेसिजन | ±2μm |
| रैखिक मोटर के कार्यबल की पुनरावृत्ति सटीकता | ±1μm |
| प्रभावी कार्य क्षेत्र | 600mmx600mm (अनुकूलन योग्य) |
| स्कैनिंग गति | 2500 मिमी / एस (अधिकतम) |
| कार्य क्षेत्र | 40mmx40mm |
विशेषताएँ:
कोई यांत्रिक तनाव नहीं
कम टूलींग लागत
कटौती की उच्च गुणवत्ता
कोई उपभोज्य नहीं
सरल सॉफ़्टवेयर परिवर्तन एप्लिकेशन परिवर्तनों को सक्षम करते हैं

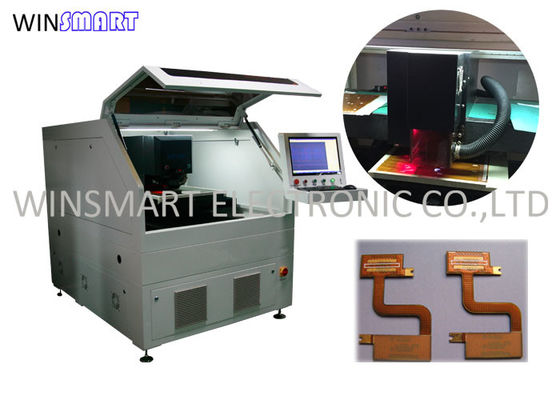

दिखाना:
लेजर पीसीबी Depaneling मशीन अकसर किये गए सवाल:
प्रश्न: इस मशीन का उपयोग करने के लिए किस प्रकार के पीसीबी काम करने योग्य हैं?
A: FPC और FR4 पैनल, v स्कोर और टैब बोर्ड को कवर करते हैं।
प्रश्न: मशीन का लेजर हेड क्या है?
ए: हम यूएसए ऑप्टोवेव लेजर का उपयोग करते हैं।
प्रश्न: आप किस प्रकार का लेजर स्रोत प्रदान करते हैं?
ए: हरा, सीओ 2, यूवी और पिकोसेकंद।
क्यू: काटने की गति क्या है?
ए: यह पीसीबी सामग्री, मोटाई और काटने के प्रभाव की आवश्यकताओं पर निर्भर करता है।
क्यू: यह काटने के दौरान धूल का कारण बनता है?
ए: धूल नहीं, लेकिन धुआं, मशीन निकास प्रणाली और वाटर कूलर के साथ आती है
|
| ब्रांड नाम: | Winsmart |
| मॉडल संख्या: | SMTL600 |
| मूक: | एक सेट |
| कीमत: | USD1-150K/set |
| पैकेजिंग विवरण: | प्लाईवुड मामले |
| भुगतान की शर्तें: | एल / सी, टी / टी, वेस्टर्न यूनियन |
एफपीसी लेजर पीसीबी डिपेलिंग मशीन स्वच्छ और सटीक कटिंग सिस्टम
उपयुक्त प्रसंस्करण सामग्री:
1. लचीले सर्किट बोर्ड, कठोर सर्किट बोर्ड, कठोर-फ्लेक्स सर्किट बोर्ड उप-बोर्ड प्रसंस्करण।
2. कठोर, लचीला सर्किट बोर्ड उप-बोर्ड प्रसंस्करण घटक स्थापित है।
3. पतली तांबे की पन्नी, एक दबाव-संवेदनशील चिपकने वाली शीट (PSA), एक ऐक्रेलिक फिल्म, एक पॉलीमाइड कोटिंग फिल्म।
4. 0.6 मिमी या कम सटीक सिरेमिक काटने, डाइसिंग की मोटाई;आधार सामग्री (सिलिकॉन, चीनी मिट्टी की चीज़ें, कांच, आदि) को काटने की विविधता।
5. नक़्क़ाशीदार सटीक मोल्डिंग विभिन्न कार्यात्मक फिल्में, एक कार्बनिक फिल्म और अन्य सटीक काटने।
6. पॉलिमर: पॉलीमाइड, पॉली कार्बोनेट, पॉलीमेथाइल मेथैक्रिलेट, FR-4, PP, आदि।
7. कार्यात्मक फिल्म: सोना, चांदी, तांबा, टाइटेनियम, एल्यूमीनियम, क्रोमियम, आईटीओ, सिलिकॉन, पॉली-क्रिस्टलीय सिलिकॉन, अनाकार सिलिकॉन और एक धातु ऑक्साइड।
8. भंगुर सामग्री: मोनोक्रिस्टलाइन सिलिकॉन, पॉलीक्रिस्टलाइन सिलिकॉन, सिरेमिक और नीलम।
विशिष्टता:
| लेज़र | क्यू-स्विच्ड डायोड-पंप ऑल सॉलिड-स्टेट यूवी लेजर |
| लेजर तरंग दैर्ध्य | 355 एनएम |
| लेजर स्रोत | ऑप्टोवेव यूवी 15W@30KHz |
| रैखिक मोटर के वर्कटेबल की पोजिशनिंग प्रेसिजन | ±2μm |
| रैखिक मोटर के कार्यबल की पुनरावृत्ति सटीकता | ±1μm |
| प्रभावी कार्य क्षेत्र | 600mmx600mm (अनुकूलन योग्य) |
| स्कैनिंग गति | 2500 मिमी / एस (अधिकतम) |
| कार्य क्षेत्र | 40mmx40mm |
विशेषताएँ:
कोई यांत्रिक तनाव नहीं
कम टूलींग लागत
कटौती की उच्च गुणवत्ता
कोई उपभोज्य नहीं
सरल सॉफ़्टवेयर परिवर्तन एप्लिकेशन परिवर्तनों को सक्षम करते हैं
दिखाना:
लेजर पीसीबी Depaneling मशीन अकसर किये गए सवाल:
प्रश्न: इस मशीन का उपयोग करने के लिए किस प्रकार के पीसीबी काम करने योग्य हैं?
A: FPC और FR4 पैनल, v स्कोर और टैब बोर्ड को कवर करते हैं।
प्रश्न: मशीन का लेजर हेड क्या है?
ए: हम यूएसए ऑप्टोवेव लेजर का उपयोग करते हैं।
प्रश्न: आप किस प्रकार का लेजर स्रोत प्रदान करते हैं?
ए: हरा, सीओ 2, यूवी और पिकोसेकंद।
क्यू: काटने की गति क्या है?
ए: यह पीसीबी सामग्री, मोटाई और काटने के प्रभाव की आवश्यकताओं पर निर्भर करता है।
क्यू: यह काटने के दौरान धूल का कारण बनता है?
ए: धूल नहीं, लेकिन धुआं, मशीन निकास प्रणाली और वाटर कूलर के साथ आती है
