| Brand Name: | Winsmart |
| Model Number: | SMTR09 |
| MOQ: | एक सेट |
| कीमत: | USD20000-80000 |
| Packaging Details: | प्लाईवुड मामले |
| Payment Terms: | टी / टी, एल / सी, वेस्टर्न यूनियन |

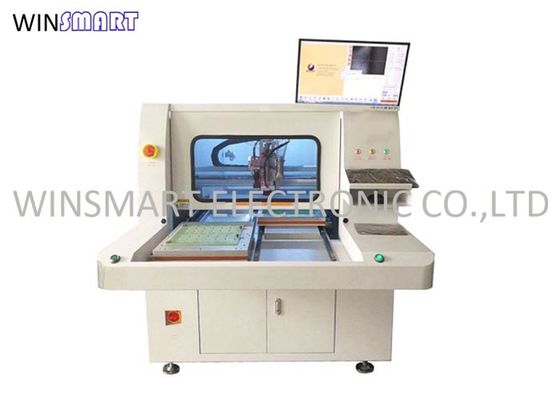

0.05 मिमी परिशुद्धता के साथ सर्किट बोर्डों को अलग करने के लिए श्रीमती पीसीबी राउटर मशीन
पीसीबी राउटर मशीन का उपयोग करें
पीसीबी राउटर उद्योग की गुणवत्ता मानकों के अनुसार ठीक परिष्करण के साथ पूरा हुआ।
हमारी सख्त गुणवत्ता प्रबंधन प्रणाली हमारे उत्पादों के उत्कृष्ट प्रदर्शन और गुणवत्ता को बनाए रखती है।
उत्पाद अपने विशाल आर्थिक लाभों के लिए खेतों में पसंदीदा है।
पीसीबी रूटर मशीन पैरामीटर:
| आई। हार्डवेयर | |
| धुरी | साइकोटेक (KAVO) 4025HY |
| सीसीडी | सोनी 520 लाइन औद्योगिक कैमरे |
| लेंस | कंप्यूटर EX2C |
| स्क्रू | TBI प्रेसिजन ग्राउंड बॉल स्क्रू आयात |
| मार्गदर्शक | HIWIN चौड़ी आयातित रैखिक गाइड रेल |
| मोटर | पैनासोनिक |
| I / O CONTRONL कार्ड | HFC PCI-9074 |
| चालक अभियोक्ता कार्ड | HFC PCI-9074 |
| मैं / हे कार्ड | पीसीआई -9074-64 पीसी / -38 पीसी |
| स्थैतिक सफाई | STATIC-ST401A श्रृंखला |
| संगणक | (RMC-8401 / 6113LP4 / 300ATX / 8651VNA / P4 2.8G 2CPU (S) / 1G DDR / 80G) |
| मशीन इंटरफ़ेस | AOC LCD17 ", लॉजिटेक माउस |
| 2. सॉफ्टवेयर | |
| नियंत्रण प्रणाली | Windows XP Professional (Service3, v.3244) |
| संचालन GUI ने किया | अंग्रेजी विंडोज एक्सपी |
| कार्यक्रम संपादित करें | पंक्ति में |
| दृष्टि प्रणाली | सीसीडी AOTU ऑफसेट |
| नियंत्रण प्रणाली | एफ 1.2.88 संस्करण |
अकेले खड़े पीसीबी रूटर विशिष्टता:
| संपूर्ण | |
| आयाम (W * D * H) | 1250 मिमी * 1650 मिमी * 1450 मिमी |
| वजन | 750 किग्रा |
| ऊँचाई ऑफसेट | 60 ~ 110 मिमी |
| आपरेटर | |
| मोटर प्रकार | जियाबाओ श्रृंखला |
| दोहराव की स्थिति | 0.001 मिमी |
| एक्सिस कार्य क्षेत्र (अधिकतम) | 650 मिमी * 560 मिमी * 50 मिमी |
| कार्य स्टेशन | |
| पीसीबी निर्धारण | मानक, विशेषज्ञता |
| पीसीबी लोडिंग / अनलोडिंग | गाइड |
| पीसीबी आकार (अधिकतम) | 320 * 320 मिमी |
| पीसीबी मोटी (अधिकतम) | 5 मिमी |
| ठीक करना | |
| कठोरता को ठीक करना | अनुकूलित बनाने स्थिरता है |
| तय करने का तरीका | मशीनरी |
| धुरी का मोटर | |
| शक्ति | 150 डब्ल्यू |
| धुरा | 60000rpm / मिनट |
| रक्षा करना | सेल्फ / विंड कूलिंग |
| कटर बदलें | विशेषज्ञता |
| रूटिंग क्षमता | |
| काटने की गति (अधिकतम) | 80 मिमी / एस |
| ड्राइविंग गति (अधिकतम) | 2500 मिमी / एस |
| काटने की शुद्धता | 0.01 एम एम |
| वैक्यूम प्रणाली | |
| निर्वात शक्ति | 3.5KW AC 380V |
| शून्य स्थान | साहुल |
| उपयोगिताओं | |
| शक्ति | 2.0KW AC380V |
| हवा की आपूर्ति | 4-6KG / सेमी 2 |
| प्रोग्रामिंग | |
| कार्यक्रम संपादित करें | पंक्ति में |
| कार्य संपादित करें | लाइन, चाप, सर्कुला, यू-वक्र |
| कार्यक्रम का भंडारण | एचडीडी |
| दृष्टि प्रणाली | SONE रंग सीसीडी |
| मिलिंग कटर ऑफसेट | ऑटो |
| वैक्यूम सेटअप | ऑटो |
| ऑपरेशन मॉनिटर्स | |
| इति ic | Iindicator मशीन स्थिति |
| उपकरण की जाँच | स्वचालित पहचान उपकरण जीवन, समय परीक्षण का उपयोग |
| मोटर की सुरक्षा | ओवरहेटिंग, ओवरलोड, लो वोल्टेज प्रोटेक्शन फंक्शन करें |
| लोडिंग चेक पर मोटर | अधिभार है, लाइन सामान्य है, कम वोल्टेज संरक्षण कार्य करता है |
| उपकरण प्रयोग करने योग्य समय | स्वचालित पहचान उपकरण जीवन, |
| डेटा आँकड़ा | अलग बोर्ड मॉडल, अलग गिनती, विविध गिनती के तरीके |
| त्रुटि रिकॉर्ड | सॉफ्टवेयर स्वचालित रूप से मशीनों की सभी अलार्म मेमोरी रिकॉर्ड करता है |
| III।शुद्धता | |
| अक्ष परिशुद्धता | 0.001 मिमी |
| काटने की शुद्धता | 0.1 मिमी |
| IV।सुरक्षा | |
| कार्य क्षेत्र की रक्षा | चार सील सुरक्षा के साथ |
| डोर सेंसर | फ्रंट और रियर सेफ्टी डोर माइक्रो-स्विच सेंसर (वैकल्पिक) |
| Exigency रोक बटन |

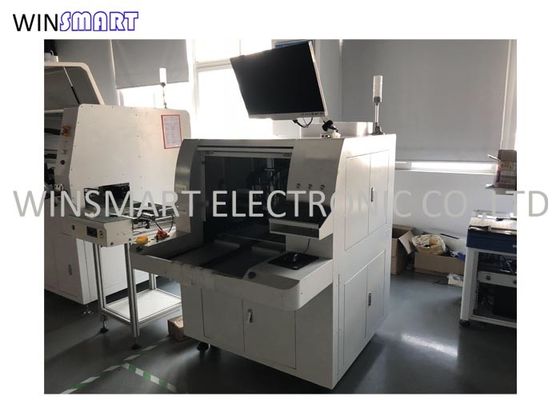

पीसीबी रूटर विस्तार:
पीसीबी रूटर शिपिंग तरीके:
FedEx / DHL / यूपीएस / टीएनटी एक्सप्रेस
सागर
वायु
रेलवे
ट्रक
|
