| Brand Name: | Winsmart |
| Model Number: | SMTR09 |
| MOQ: | एक सेट |
| कीमत: | USD20000-80000 |
| Packaging Details: | प्लाईवुड मामले |
| Payment Terms: | टी / टी, एल / सी, वेस्टर्न यूनियन |

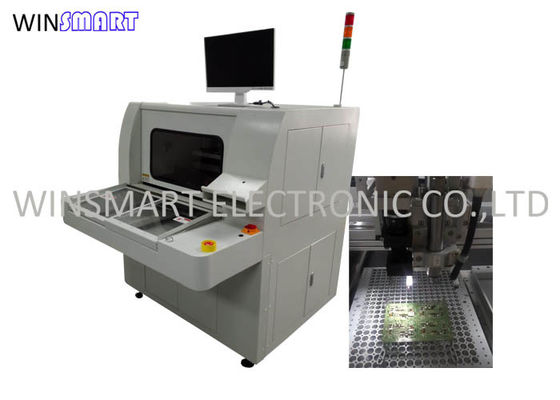

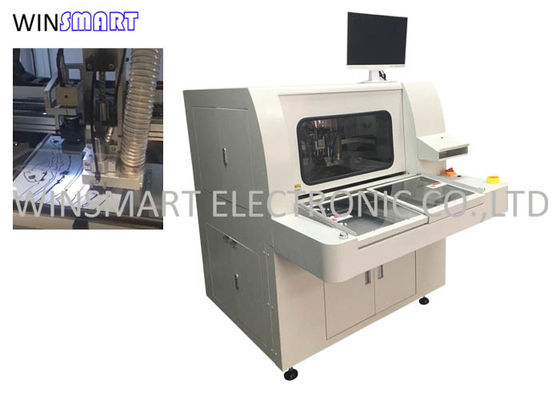

PCBA सीएनसी रूटिंग मशीन स्वचालित स्वचालित पीसीबी मिलिंग मशीन
PCBA सीएनसी रूटिंग मशीन
X10 ज़ूम-इन इमेज प्रोग्रामिंग को आसान बनाता है और पॉइंट सेटिंग की सटीकता को बढ़ाता है।
2 स्लाइडिंग टेबल बेहतर उत्पादकता के लिए शुल्क समय कम करने के लिए एक साथ और बाहर आंदोलन प्रदान करते हैं।
ऑटो मार्क ऑफ़सेट सिस्टम।सीसीडी इमेज कटिंग से पहले अनावश्यक गलती को कम करने के लिए पथ या रूटिंग की जांच और अनुकरण कर सकता है।
PCBA सीएनसी रूटिंग मशीन पैरामीटर:
| संपूर्ण | |
| आयाम (W * D * H) | 1250 मिमी * 1650 मिमी * 1450 मिमी |
| वजन | 750 किग्रा |
| ऊँचाई ऑफसेट | 60 ~ 110 मिमी |
| आपरेटर | |
| मोटर प्रकार | जियाबाओ श्रृंखला |
| दोहराव की स्थिति | 0.001 मिमी |
| एक्सिस कार्य क्षेत्र (अधिकतम) | 650 मिमी * 560 मिमी * 50 मिमी |
| कार्य स्टेशन | |
| पीसीबी निर्धारण | मानक, विशेषज्ञता |
| पीसीबी लोडिंग / अनलोडिंग | गाइड |
| पीसीबी आकार (अधिकतम) | 320 * 320 मिमी |
| पीसीबी मोटी (अधिकतम) | 5 मिमी |
| ठीक करना | |
| कठोरता को ठीक करना | अनुकूलित बनाने स्थिरता है |
| तय करने का तरीका | मशीनरी |
| धुरी का मोटर | |
| शक्ति | 150 डब्ल्यू |
| धुरा | 60000rpm / मिनट |
| रक्षा करना | सेल्फ / विंड कूलिंग |
| कटर बदलें | विशेषज्ञता |
| रूटिंग क्षमता | |
| काटने की गति (अधिकतम) | 80 मिमी / एस |
| ड्राइविंग गति (अधिकतम) | 2500 मिमी / एस |
| काटने की शुद्धता | 0.01 एम एम |
| वैक्यूम प्रणाली | |
| निर्वात शक्ति | 3.5KW AC 380V |
| शून्य स्थान | साहुल |
| उपयोगिताओं | |
| शक्ति | 2.0KW AC380V |
| हवा की आपूर्ति | 4-6KG / सेमी 2 |
| प्रोग्रामिंग | |
| कार्यक्रम संपादित करें | पंक्ति में |
| कार्य संपादित करें | लाइन, चाप, सर्कुला, यू-वक्र |
| कार्यक्रम का भंडारण | एचडीडी |
| दृष्टि प्रणाली | SONE रंग सीसीडी |
| मिलिंग कटर ऑफसेट | ऑटो |
| वैक्यूम सेटअप | ऑटो |
| ऑपरेशन मॉनिटर्स | |
| इति ic | Iindicator मशीन स्थिति |
| उपकरण की जाँच | स्वचालित पहचान उपकरण जीवन, समय परीक्षण का उपयोग |
| मोटर की सुरक्षा | ओवरहेटिंग, ओवरलोड, लो वोल्टेज प्रोटेक्शन फंक्शन करें |
| लोडिंग चेक पर मोटर | अधिभार है, लाइन सामान्य है, कम वोल्टेज संरक्षण कार्य करता है |
| उपकरण प्रयोग करने योग्य समय | स्वचालित पहचान उपकरण जीवन, |
| डेटा आँकड़ा | अलग बोर्ड मॉडल, अलग गिनती, विविध गिनती के तरीके |
| त्रुटि रिकॉर्ड | सॉफ्टवेयर स्वचालित रूप से मशीनों की सभी अलार्म मेमोरी रिकॉर्ड करता है |
| III।शुद्धता | |
| अक्ष परिशुद्धता | 0.001 मिमी |
| काटने की शुद्धता | 0.1 मिमी |
| IV।सुरक्षा | |
| कार्य क्षेत्र की रक्षा | चार सील सुरक्षा के साथ |
| डोर सेंसर | फ्रंट और रियर सेफ्टी डोर माइक्रो-स्विच सेंसर (वैकल्पिक) |
| Exigency रोक बटन |
PCBA सीएनसी रूटिंग मशीन प्रदर्शन:
PCBA सीएनसी रूटिंग मशीन में शामिल हैं:
वैक्यूम क्लीनर x 1pc
साइकोटेक स्पिंडल एक्स 1 पी.सी.
रूटिंग बिट x 10 पीसी
निर्देश मैनुअल x 1pc
ऑपरेशन वीडियो
|
