| Brand Name: | Winsmart |
| Model Number: | SMTR07 |
| MOQ: | एक सेट |
| कीमत: | USD20000-80000 |
| Packaging Details: | प्लाईवुड मामले |
| Payment Terms: | टी / टी, एल / सी, वेस्टर्न यूनियन |

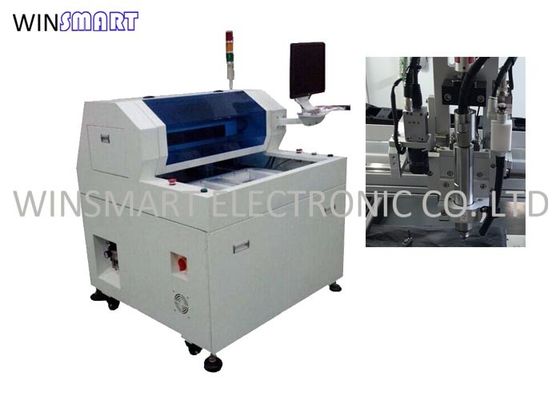

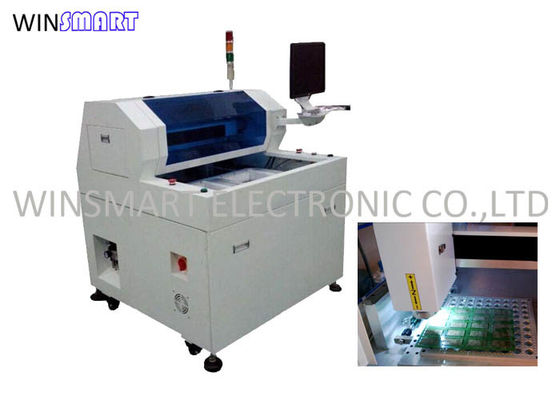

अर्ध-पृथक्करण के लिए अर्ध-ऑटो पीसीबी डिपेंलिंग राउटर मशीन सीएनसी पीसीबी काटने की मशीन
पीसीबी Depaneling रूटर आवेदन:
व्यापक रूप से मोटर वाहन उद्योग, एलईडी उद्योग, पावर स्रोत उद्योग, मोबाइल फोन उद्योग, कंप्यूटर उद्योग, घरेलू उपकरणों, आदि में उपयोग किया जाता है।,
पीसीबी Depaneling रूटर विशिष्टता:
| आई। हार्डवेयर | |
| धुरी | मॉर्निंग स्टार धुरी (वैकल्पिक) |
| सीसीडी | सोनी 520 लाइन औद्योगिक कैमरे |
| लेंस | Computar EX2C |
| स्क्रू | TBI प्रेसिजन ग्राउंड बॉल स्क्रू आयात |
| मार्गदर्शक | HIWIN चौड़ी आयातित रैखिक गाइड रेल |
| मोटर | जियाबाओ एलसीएफ श्रृंखला |
| I / O CONTRONL कार्ड | HFC PCI-9074 |
| चालक अभियोक्ता कार्ड | HFC PCI-9074 |
| मैं / हे कार्ड | पीसीआई -9074-64 पीसी / -38 पीसी |
| स्थैतिक सफाई | STATIC-ST401A श्रृंखला |
| संगणक | (RMC-8401 / 6113LP4 / 300ATX / 8651VNA / P4 2.8G 2CPU (S) / 1G DDR / 80G) |
| मशीन इंटरफ़ेस | AOC LCD17 ", लॉजिटेक माउस |
| 2. सॉफ्टवेयर | |
| नियंत्रण प्रणाली | Windows XP Professional (Service3, v.3244) |
| संचालन GUI ने किया | अंग्रेजी विंडोज एक्सपी |
| कार्यक्रम संपादित करें | पंक्ति में |
| दृष्टि प्रणाली | सीसीडी AOTU ऑफसेट |
| नियंत्रण प्रणाली | एफ 1.2.88 संस्करण |
पीसीबी Depaneling रूटर पैरामीटर:
| संपूर्ण | |
| आयाम (W * D * H) | 1220 मिमी * 1380 मिमी * 1240 मिमी |
| वजन | 450 किलो |
| ऊँचाई ऑफसेट | 60 ~ 110 मिमी |
| आपरेटर | |
| मोटर प्रकार | जियाबाओ श्रृंखला |
| दोहराव की स्थिति | 0.001 मिमी |
| एक्सिस कार्य क्षेत्र (अधिकतम) | 650 मिमी * 560 मिमी * 50 मिमी |
| कार्य स्टेशन | |
| पीसीबी निर्धारण | मानक, विशेषज्ञता |
| पीसीबी लोडिंग / अनलोडिंग | गाइड |
| पीसीबी आकार (अधिकतम) | 280 * 320 मिमी |
| पीसीबी मोटी (अधिकतम) | 3.5 मिमी |
| ठीक करना | |
| कठोरता को ठीक करना | अनुकूलित बनाने स्थिरता है |
| तय करने का तरीका | मशीनरी |
| धुरी का मोटर | |
| शक्ति | 150 डब्ल्यू |
| धुरा | 60000rpm / मिनट |
| रक्षा करना | सेल्फ / विंड कूलिंग |
| कटर बदलें | विशेषज्ञता |
| रूटिंग क्षमता | |
| काटने की गति (अधिकतम) | 80 मिमी / एस |
| ड्राइविंग गति (अधिकतम) | 2500 मिमी / एस |
| काटने की शुद्धता | 0.01 एम एम |
| वैक्यूम प्रणाली | |
| निर्वात शक्ति | 3.5KW AC 380V |
| शून्य स्थान | साहुल |
| उपयोगिताओं | |
| शक्ति | 2.0KW AC380V |
| हवा की आपूर्ति | 4-6KG / सेमी 2 |
| प्रोग्रामिंग | |
| कार्यक्रम संपादित करें | पंक्ति में |
| कार्य संपादित करें | लाइन, चाप, सर्कुला, यू-वक्र |
| कार्यक्रम का भंडारण | एचडीडी |
| दृष्टि प्रणाली | SONE रंग सीसीडी |
| मिलिंग कटर ऑफसेट | ऑटो |
| वैक्यूम सेटअप | ऑटो |
| ऑपरेशन मॉनिटर्स | |
| इति ic | Iindicator मशीन स्थिति |
| उपकरण की जाँच | स्वचालित पहचान उपकरण जीवन, समय परीक्षण का उपयोग |
| मोटर की सुरक्षा | ओवरहेटिंग, ओवरलोड, लो वोल्टेज प्रोटेक्शन फंक्शन करें |
| लोडिंग चेक पर मोटर | अधिभार है, लाइन सामान्य है, कम वोल्टेज संरक्षण कार्य करता है |
| उपकरण प्रयोग करने योग्य समय | स्वचालित पहचान उपकरण जीवन, |
| डेटा आँकड़ा | अलग बोर्ड मॉडल, अलग गिनती, विविध गिनती के तरीके |
| त्रुटि रिकॉर्ड | सॉफ्टवेयर स्वचालित रूप से मशीनों की सभी अलार्म मेमोरी रिकॉर्ड करता है |
| III।शुद्धता | |
| अक्ष परिशुद्धता | 0.001 मिमी |
| काटने की शुद्धता | 0.1 मिमी |
| IV।सुरक्षा | |
| कार्य क्षेत्र की रक्षा | चार सील सुरक्षा के साथ |
| डोर सेंसर | फ्रंट और रियर सेफ्टी डोर माइक्रो-स्विच सेंसर (वैकल्पिक) |
| Exigency रोक बटन |
पीसीबी Depaneling रूटर विशेषताएं:
1. 1.10 ज़ूम-इन इमेज से प्रोग्रामिंग आसान हो जाती है और पॉइंट सेटिंग की सटीकता बढ़ जाती है।
2. दो स्लाइडिंग टेबल बेहतर उत्पादकता के लिए शुल्क समय को कम करने के लिए एक साथ अंदर-बाहर आंदोलन प्रदान करता है।
3. ऑटो मार्क ऑफ़सेट सिस्टम।सीसीडी इमेज कटिंग से पहले अनावश्यक गलती को कम करने के लिए पथ या रूटिंग की जांच और अनुकरण कर सकता है।
4. रूटिंग बिट्स को बदलने के लिए ऑपरेटर को याद दिलाने के लिए बिट लाइफ टाइम चेकिंग और अलार्म सिस्टम को राउटिंग करना होता है जब वह 120M कटिंग खत्म करता है।और रूटिंग बिट पहले 2 मिमी ने पहले मिलिंग बिंदु को काट दिया, मध्य 2 मिमी ने दूसरे मिलिंग बिंदु को काट दिया, अंतिम 2 मिमी ने अपने जीवन समय को बढ़ाने के लिए तीसरे मिलिंग बिंदु को काट दिया।
पीसीबी Depaneling रूटर अन्य मॉडल:
पीसीबी रूटर
1. ए: राउटिंग बिट का जीवनकाल क्या है?
प्रश्न: 150-300 मीटर।
2.A: इस मॉडल कटौती कर सकते हैं एल्यूमीनियम पीसीबी बोर्डों?
क्यू: हाँ, यह कर सकते हैं।
3.A: पीसीबी स्थिति के बारे में क्या?
क्यू: स्थिति के लिए अनुकूलित जिग का उपयोग करें।
4.A: इनलाइन पीसीबी रूटर के लिए धुरी क्या है?
प्रश्न: जर्मनी साइकोटेक 4025।
5.A: यह पैकेज करने के लिए कैसे?
प्रश्न: वैक्यूम के बाद राउटर और क्लीनर को अलग-अलग लकड़ी के मामले में पैक किया जाता है।
6.A: साइट पर स्थापना और प्रशिक्षण उपलब्ध है।
क्यू: हाँ, यह उपलब्ध है।
7.A: अपने वितरण की शर्तें क्या है?
प्रश्न: हम स्वीकार करते हैं पूर्व काम, एफओबी, सीआईएफ, DDU, DDP, आदि
हमारी सेवा:
1. आजीवन तकनीकी सहायता और 2 साल की वारंटी।
2. किसी भी गुणवत्ता की समस्या के मामले में नि: शुल्क प्रतिस्थापन या धनवापसी की जाएगी।
3. 12 घंटे के भीतर तेजी से प्रतिक्रिया / प्रतिक्रिया
4. इंजीनियर्स को ओवरसीज इंस्टॉलेशन और ट्रेनिंग करने के लिए भेजने के लिए उपलब्ध है।
5. परिवहन से नुकसान को रोकने के लिए ठोस पैकेजिंग।
|
