बॉटम कटिंग विज़ुअल सीसीडी सिस्टम पीसीबी डीपेलाइज़र पीसीबी राउटर मशीन

पीसीबी Depanelizer समारोह:

यह PCB डिपेनलाइज़र PCB राउटर कम तनाव वाले रूटेड PCB पैनल सिंगुलेशन के लिए उपयोग किया जाता है।

और यह सुनिश्चित करने के लिए धूल रहित कटिंग तकनीक का उपयोग करता है कि अलग किया गया बोर्ड बहुत साफ है और काटने के बाद धूल को साफ करने के लिए किसी अन्य उपकरण की आवश्यकता नहीं है।यह प्रतीत होता है कि सरल ऑपरेशन को कई तकनीशियनों द्वारा बड़ी चतुराई से समझा और डिजाइन किया गया है।

पीसीबी Depanelizer विवरण:

यह पीसीबी डिपेनलाइज़र पीसीबी राउटर एक प्रकार का उपकरण है जो मुख्य रूप से प्री एडिटिंग पाथ के अनुसार मल्टी कनेक्टेड पीसीबी को अलग करने के लिए उच्च गति से चलने वाले मिलिंग कटर का उपयोग करता है।यह वी-कट या पंचिंग के मैनुअल ब्रेकिंग या कटिंग दोषों को बदल सकता है, उत्पाद की गुणवत्ता में सुधार कर सकता है और स्क्रैप दर को कम कर सकता है।यह मशीन मैन-मशीन इंटरफेस के साथ नवीनतम ऑपरेटिंग सिस्टम को अपनाती है।काटने के रास्ते को उच्च पिक्सेल सीसीडी शिक्षण और संपादन द्वारा संशोधित किया जा सकता है, और इसे चरण दर चरण संशोधित भी किया जा सकता है।

पीसीबी Depanelizer लाभ:

1. वैकल्पिक एकल / दोहरी कार्य तालिका

2. पीसी और सीसीडी दृष्टि प्रणाली

3. मुआवजे और धूल संग्रह के साथ प्रोग्रामिंग

4. अधिकतम 410x460 मिमी बोर्डों के लिए उपलब्ध है

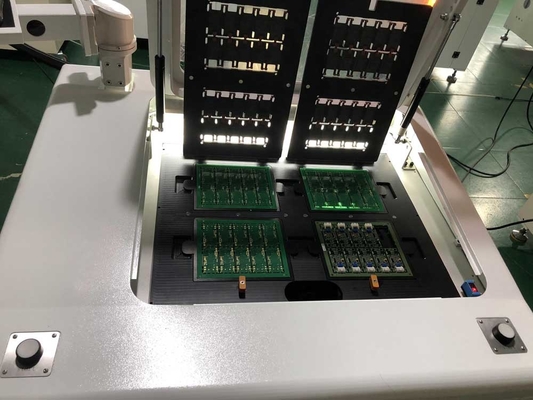

5. दोहरी तालिकाओं के लिए अधिकतम 210x260 मिमी बोर्डों के लिए व्यावहारिक, और दो अलग-अलग पीसीबी डिपेलिंग अनुप्रयोगों के लिए चलने वाली इस दोहरी तालिकाओं की अनुमति देता है

6. बॉटम कटिंग विद बॉटम वैक्यूम क्लीनिंग सिस्टम, डस्ट फ्री

पीसीबी Depanelizer विशिष्टता:

पीसीबी Depanelizer विशेषताएं:

1. कंप्यूटर प्रोग्रामिंग, विजुअल सिस्टम।अनुकूल प्रोग्रामिंग सॉफ्टवेयर, और पेशेवर प्रशिक्षण के बिना प्रोग्राम बनाना बहुत आसान है।

2. अधिकतम 460x410 मिमी पीसीबीए की अनुमति दें, छोटे पैनलों के लिए दोहरी टेबल के रूप में काम कर सकते हैं, प्रति समय 2 अलग-अलग प्रकार के अनुप्रयोगों का समर्थन करते हैं।

3. लोडिंग और अनलोडिंग के लिए ओपन वर्किंग डिज़ाइन, प्रत्येक वर्किंग टेबल के लिए अलग नियंत्रण।

4. आसान प्रोग्रामिंग और उत्पादन के लिए अनुकूल सॉफ्टवेयर।

पीसीबी Depanelizer आयाम:

स्पेयर पार्ट्स:

1. स्पेयर साइकोटेक स्पिंडल

2. अच्छी गुणवत्ता वाले रूटिंग बिट्स

3. अनुकूलित जिग

रूटिंग बिट्स सेटिंग:

कुल 150 मीटर काटने के लिए लंबे जीवन काल रूटिंग बिट को 3 वर्गों द्वारा सेट किया जा सकता है।

50 मीटर काटने के बाद, अगले खंड काटने के लिए रूटिंग बिट 2 मिमी कम हो जाती है।

पीसीबी Depanelizer स्थापना की स्थिति:

1. पीसीबी depanelizer एक हवादार और सूखी जगह में स्थापित किया जाना चाहिए।इसे ऐसे स्थान पर स्थापित न करें जो आसानी से खुरचना या ज्वलनशील हो।

2. पीसीबी राउटर को धूप और उच्च गर्मी के संपर्क में आने वाले स्थानों पर स्थापित नहीं किया जाना चाहिए।

3. राउटर को तेज कंपन और आसान टक्कर वाली जगह पर न रखें।

4. राउटर को निर्दिष्ट स्थिति में रखें।

5. उपकरण के स्तर को एक स्तर के उपकरण के साथ समायोजित करें, और फिर पैर कप पेंच को कस लें।

6. डस्ट कलेक्टर के होज को राउटर के डस्ट कलेक्टिंग पोर्ट से कनेक्ट करें।

7. ऑपरेशन दिशा और धूल संग्रह प्रभाव की पुष्टि करने के लिए धूल कलेक्टर के पावर प्लग को उपकरण से कनेक्ट करें।यदि यह उलटा है, तो तीन में से किन्हीं दो बिजली लाइनों को बदलें।

8. ग्राउंडिंग आवश्यकताएं: राउटर को डिस्ट्रीब्यूशन बॉक्स के ग्राउंड वायर से अलग से कनेक्ट करें, और श्रृंखला में अन्य उपकरणों से कनेक्ट न करें।

पीसीबी Depanelizer आवेदन:

यह इलेक्ट्रॉनिक विनिर्माण उद्योगों में व्यापक रूप से उपयोग किया जाता है: एलईडी, बिजली की आपूर्ति, कंप्यूटर, मोटर वाहन, एयरोस्पेस, खिलौने, चिकित्सा, आदि।
